Elosztó sorkapocs

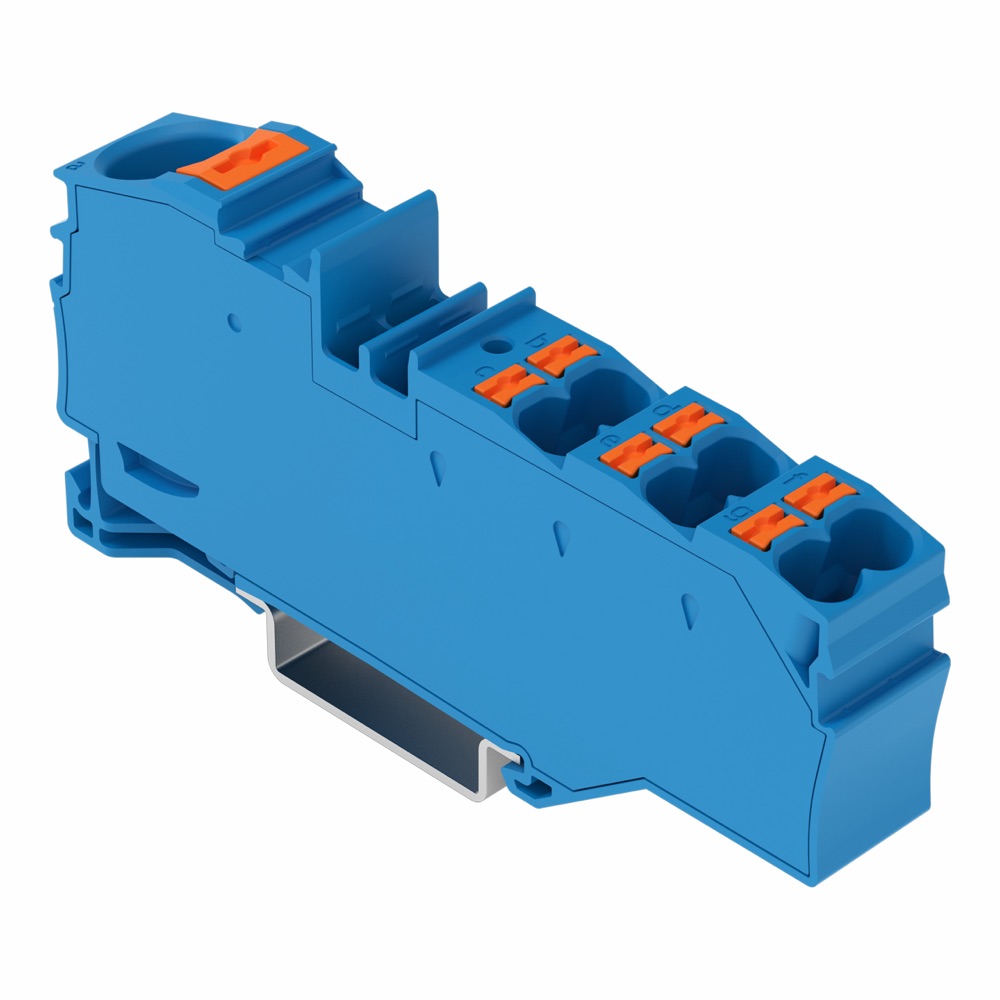

A WAGO 2216-8034 kék elosztó sorkapocs egy 16 mm²-es betáplálási és hat 4 mm²-es elmenő csatlakozással. Push-in CAGE CLAMP bekötései nyomógombbal kezelhetők, a beépített véglap pedig lezárja a kapocs oldalát. 35 × 7,5 vagy 35 × 15 mm-es DIN-sínre kerül. Ex e II és Ex i alkalmazásokhoz is megadott kivitel, ezért elosztási feladatnál a keresztmetszetek mellett a robbanásvédelmi követelményt is ellenőrizni kell.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,5 … 16 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,5 … 16 mm² |
| Szín | Szürke |
| Szélesség | 12,8 mm |
| Magasság | 87 mm |
| Mélység | 43,5 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 76 A |
| Szigetelőtest anyaga | Egyéb |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,5 … 25 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,5 … 16 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Nem |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 7 |
| Belsőleg összekötött szintek | Nem |
| Alkalmas vezetőanyag | Réz |
