Nyomógomb fejek (1515 termék)

Mire használhatók a nyomógomb fejek?

A nyomógomb fejek feladata, hogy a kezelő egyszerűen és egyértelműen tudjon parancsot adni a vezérlésnek. Használhatók gépindításhoz, leállításhoz, reset funkcióhoz, kézi vezérlési parancshoz, üzemmódhoz kapcsolódó működtetéshez vagy egy adott folyamat indításához. Fontos, hogy a nyomógomb fej önmagában általában nem teljes kapcsolókészülék: a működéshez a hozzá illeszkedő érintkezőblokk, rögzítőelem, esetenként világítóegység vagy más szerelési tartozék is szükséges lehet.

Milyen nyomógomb fej típusok fordulhatnak elő?

A megfelelő nyomógomb fej kiválasztása attól függ, milyen kezelési funkciót kell megoldani, milyen színnel kell jelölni a parancsot, szükség van-e világításra, és a gombnak pillanatnyi vagy tartós kapcsolási állapotot kell-e adnia.

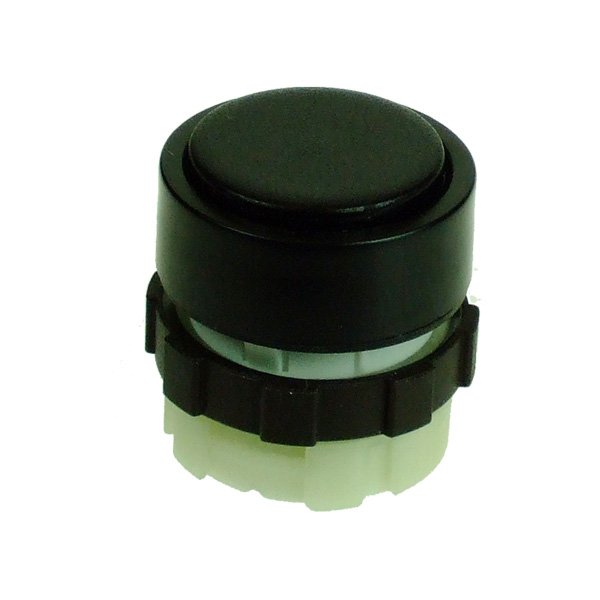

• Lapos nyomógomb fejek: rendezett kezelőfelületet adnak, és olyan helyeken praktikusak, ahol fontos a véletlen működtetés kockázatának csökkentése.
• Kiemelkedő nyomógomb fejek: könnyebben kitapinthatók és gyorsabban működtethetők, ezért gyakran használt kezelési parancsoknál lehetnek előnyösek.
• Megvilágítható nyomógomb fejek: akkor hasznosak, ha a gomb nemcsak parancsadásra, hanem állapot-visszajelzésre is szolgál.
• Visszaálló működésű fejek: pillanatnyi parancsokhoz használhatók, mert a gomb elengedés után visszatér alaphelyzetbe.
• Beakadó kapcsolási funkciójú fejek: olyan feladatokhoz alkalmasak, ahol a működtetés után a kapcsolási állapotnak meg kell maradnia.
• Feliratozott vagy védőborítással ellátott kivitelek: segíthetnek a funkció egyértelmű jelölésében, illetve csökkenthetik a nem kívánt működtetés esélyét.

Mire figyeljen nyomógomb fej kiválasztásakor?

Elsőként azt kell meghatározni, hogy a nyomógomb milyen feladatot lát el: indít, leállít, hibát nyugtáz, engedélyez vagy egyéb vezérlési parancsot ad. Ezután ellenőrizni kell, hogy a kiválasztott fej illeszkedik-e a megfelelő érintkezőblokkhoz, rögzítőelemhez, világítóegységhez és készülékcsaládhoz. A Schneider Electric, ABB, Eaton, Gewiss és Tracon nyomógomb fejeknél is fontos a kompatibilitás, mert a fej, az érintkezőelem és a szerelési rendszer együtt ad működő kezelőszervet.

Fontos műszaki és formai paraméterek

Választás előtt érdemes ellenőrizni a beépítési nyílás átmérőjét, a gomb építési formáját, a gomb színét, a lencse formáját, az elülső gyűrű anyagát és színét, valamint azt, hogy a fej megvilágítható-e. Ipari kezelő- és jelzőkészülékeknél gyakori a 22,5 mm-es panelkivágás, de cserénél mindig a meglévő beépítési méretből kell kiindulni. Fontos lehet az elülső oldali IP-védettség és a NEMA-védelem is, főleg poros, nedves vagy gyakran tisztított környezetben.

Színek és kezelési logika

A nyomógomb színe nemcsak esztétikai kérdés, hanem a kezelhetőséget is befolyásolja. A zöld gombot gyakran indításhoz vagy engedélyezéshez, a pirosat leállításhoz vagy hibához kapcsolódó beavatkozáshoz, a fekete, fehér vagy kék gombokat pedig egyéb kezelési funkciókhoz használják. A pontos jelentést mindig a teljes kezelőfelület logikája alapján érdemes kialakítani, hogy a kezelő gyorsan felismerje, melyik gomb milyen művelethez tartozik.

Megvilágítható vagy nem megvilágítható kivitel?

Megvilágítható nyomógomb fejet akkor érdemes választani, ha a kezelőelemen állapot-visszajelzést is szeretnénk megjeleníteni. Ilyenkor a fényforrás, a tápfeszültség, a szín és a világítóegység kompatibilitása is fontos. Ha a nyomógomb csak parancsadásra szolgál, és nincs szükség visszajelzésre, a nem megvilágítható kivitel egyszerűbb és áttekinthetőbb megoldást adhat.

Érintkezők és kapcsolási funkciók

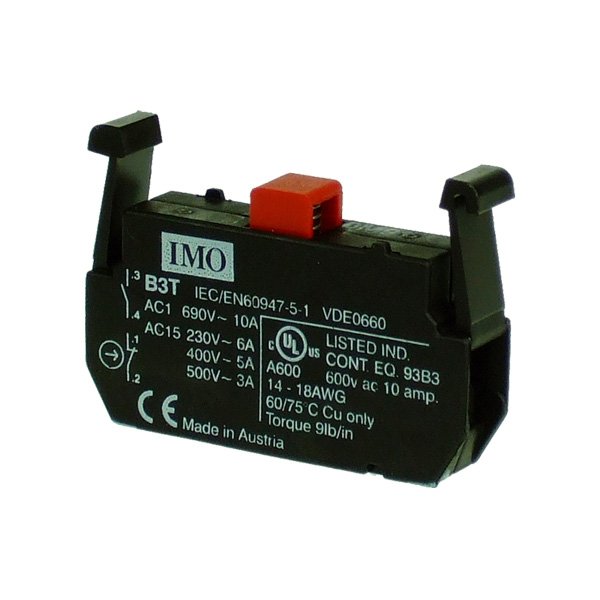

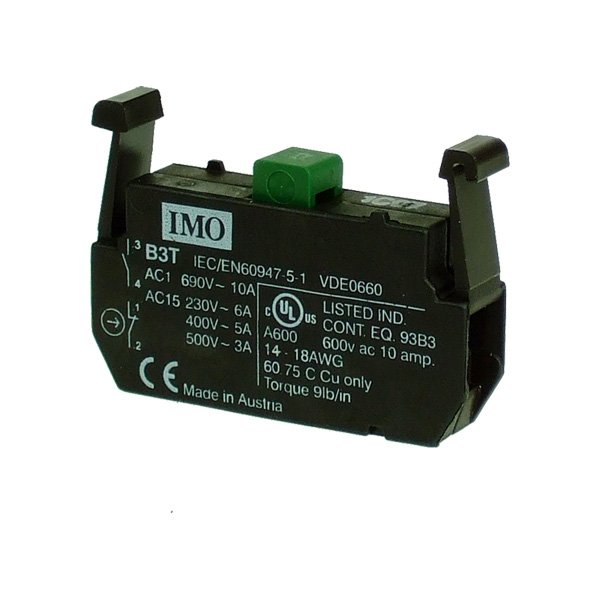

A nyomógomb fejhez tartozó érintkezőelem határozza meg, hogy a vezérlés záró-, nyitó- vagy kombinált érintkezőt kap. Indításhoz gyakran záróérintkező, leállításhoz vagy megszakító jellegű vezérlési feladathoz nyitóérintkező lehet szükséges. Több funkció esetén a záró- és nyitóérintkezők száma, a csatlakozás módja, valamint a visszaálló vagy beakadó működés egyaránt fontos kiválasztási szempont.

Beépítési és környezeti szempontok

A nyomógomb fejeket gyakran vezérlőszekrény ajtajába, kezelőpanelbe, gépburkolatba vagy külön kezelődobozba építik. A gomb legyen jól elérhető, de ne kerüljön olyan helyre, ahol könnyen véletlenül működtethető. Nedves, poros vagy nagy igénybevételű környezetben az IP-védettség, az elülső gyűrű anyaga, a stabil rögzítés és a kezelőfelület tisztíthatósága is fontos szempont.

Gyakorlati tanács beépítés előtt

Nyomógomb fej választása előtt célszerű pontosan meghatározni, milyen parancsot kell adnia a kezelőnek, milyen színjelölés szükséges, kell-e megvilágítás, és milyen érintkezőelem kapcsolódik majd hozzá. Cserénél a meglévő gomb beépítési átmérőjét, rögzítését, színét, működési módját és a hátoldali érintkezőblokkokat is össze kell vetni az új típussal. Új kezelőpanel tervezésénél a nyomógomb fejeket a kapcsolófejekkel, jelzőlámpákkal, feliratokkal és a teljes vezérlési logikával együtt érdemes kialakítani, hogy a panel áttekinthető és biztonságosan kezelhető legyen.
