Áramfigyelő relék (46 termék)

Mire használhatók az áramfigyelő relék?

Az áramfigyelő relé feladata, hogy figyelje egy villamos kör áramfelvételét, és eltérés esetén kapcsolási jelet adjon a vezérlés felé. Használható például motorok túlterhelésének, szivattyúk szárazonfutásának, ventilátorok vagy fűtőelemek hibájának, megszakadt terhelésnek vagy szokatlan áramfelvételnek az érzékelésére. Ipari automatizálásban különösen hasznos, mert nemcsak a hibát jelzi, hanem a megelőző karbantartásban és a gépvédelemben is fontos szerepet kaphat.

Túláram-, aluláram- és ablakfigyelés

Az áramfigyelő relék egyik legfontosabb különbsége, hogy milyen áramfelügyeleti funkciót támogatnak. A túláramfigyelés akkor hasznos, ha a berendezést túlterhelés vagy rendellenesen magas áramfelvétel ellen kell védeni. Az aluláramfigyelés például szivattyúknál, ventilátoroknál vagy hajtásoknál lehet fontos, mert terheléskiesést, szárazonfutást vagy mechanikai hibát is jelezhet. Az ablakfigyelés egy beállított alsó és felső határ között tartja ellenőrzés alatt az áramot, így akkor ad jelet, ha az áramfelvétel kilép a megengedett tartományból.

1 fázisú és 3 fázisú áramfigyelés

A kiválasztásnál fontos eldönteni, hogy 1 fázisú vagy 3 fázisú áramfigyelésre van-e szükség. Egyfázisú fogyasztóknál elegendő lehet az 1 fázisú felügyelet, míg háromfázisú motoroknál, szivattyúknál vagy ipari gépeknél olyan relét érdemes választani, amely a 3 fázisú áramviszonyok ellenőrzésére is alkalmas. Háromfázisú rendszerekben különösen fontos, hogy a relé a megfelelő hibajelenséget figyelje: túlterhelést, alulterhelést vagy megengedett működési tartományból való kilépést.

Árammérési tartomány kiválasztása

Az egyik legfontosabb műszaki adat az árammérési tartomány. A relét mindig ahhoz az áramfelvételhez kell igazítani, amelyet a berendezés normál üzemben felvesz. Ha a mérési tartomány túl alacsony, a relé nem lesz megfelelő a terheléshez; ha túl magas, akkor a finomabb eltérések érzékelése pontatlan lehet. Motoroknál és szivattyúknál érdemes figyelembe venni az indítási áramot, az üzemi áramot és azokat a határértékeket is, amelyeknél a vezérlésnek be kell avatkoznia.

Tápfeszültség és AC/DC működés

Az áramfigyelő relé kiválasztásakor ellenőrizni kell a tápfeszültség típusát és tartományát. A kínálatban előfordulhatnak AC, DC vagy AC/DC tápfeszültségű kivitelek is. Egyes típusok 24 V-os vezérlőkörhöz, mások 230 V AC vagy szélesebb, 24–240 V AC/DC tápellátáshoz illeszkedhetnek. A megfelelő tápfeszültség kiválasztása alapfeltétel, mert a hibásan megválasztott relé nem működik megbízhatóan, vagy akár meg is hibásodhat.

Indításkésleltetés és ejtéskésleltetés

Motoros és induktív terheléseknél különösen fontos az indításkésleltetés, mert indításkor az áramfelvétel rövid ideig magasabb lehet a normál üzemi értéknél. Ha a relé ezt az átmeneti állapotot hibaként érzékeli, téves leállítást okozhat. Az ejtéskésleltetés szintén hasznos lehet, ha a vezérlésnek nem azonnal, hanem egy beállított idő után kell reagálnia az áramváltozásra. Ezekkel a beállításokkal a felügyelet pontosabban illeszthető a gép tényleges működéséhez.

Kimeneti érintkezők és vezérlési kapcsolat

Az áramfigyelő relé kimeneti oldala határozza meg, hogyan kapcsolódik a vezérléshez. Fontos adat a váltóérintkezők száma, illetve a záróérintkezők és nyitóérintkezők száma. Egy váltóérintkezős relé rugalmasan használható jelzésre, tiltásra, leállításra vagy vezérlőbemenet kapcsolására. Vásárlás előtt ellenőrizni kell, hogy a relé kimenete illeszkedik-e a PLC, kontaktor, jelzőlámpa vagy más vezérlőelem bemenetéhez.

Csatlakozási mód és szerelhetőség

A kategóriában gyakori a csavaros csatlakozású áramfigyelő relé, amely vezérlőszekrényben jól szerelhető és áttekinthető bekötést tesz lehetővé. Egyes kiviteleknél a levehető szorítók is előnyt jelenthetnek, mert karbantartáskor vagy cserénél egyszerűbbé teszik a szerelést. Beépítés előtt érdemes ellenőrizni a készülék szélességét, magasságát, mélységét, a vezetékcsatlakozás módját és azt, hogy elegendő hely marad-e a vezérlőszekrényben a hűtéshez és a későbbi hozzáféréshez.

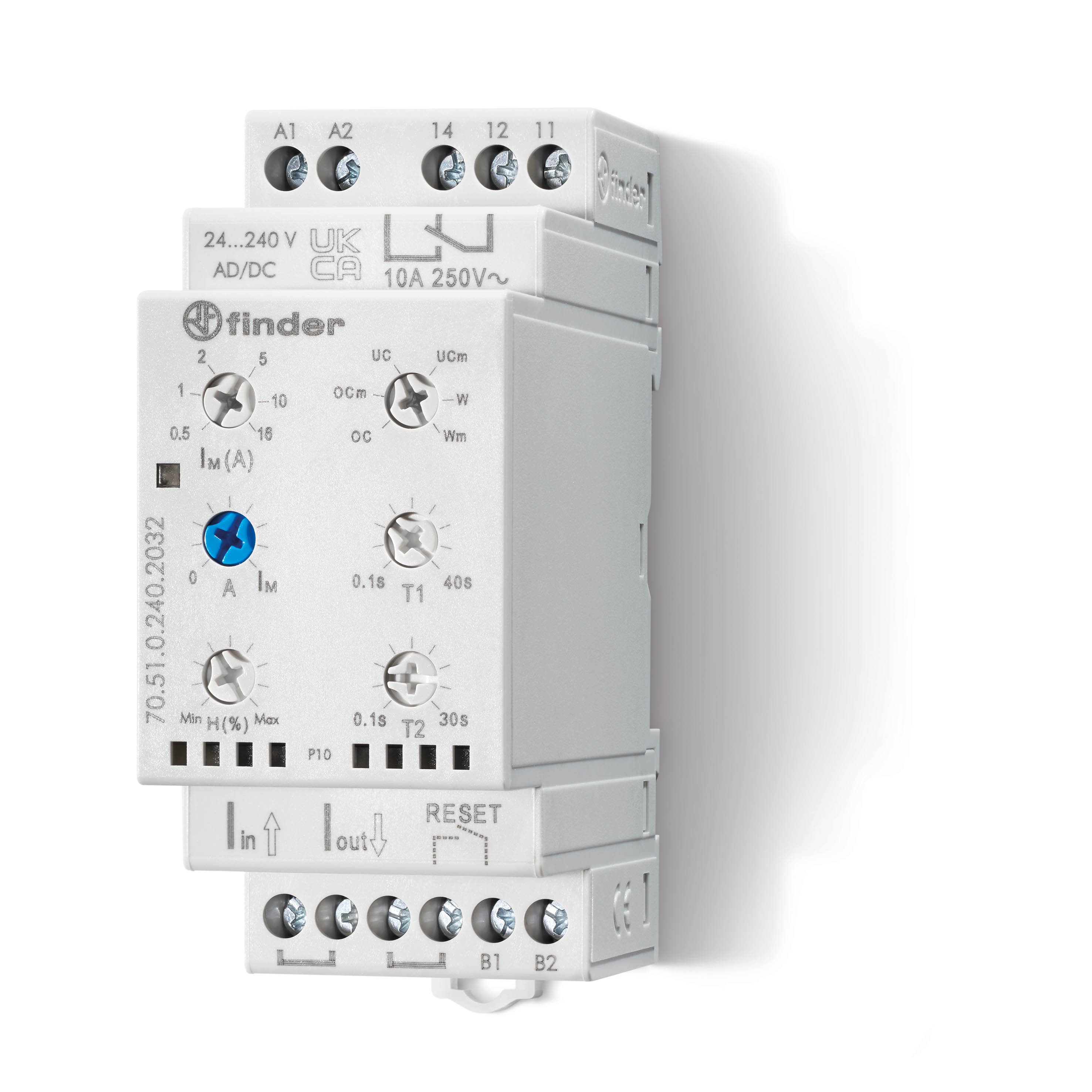

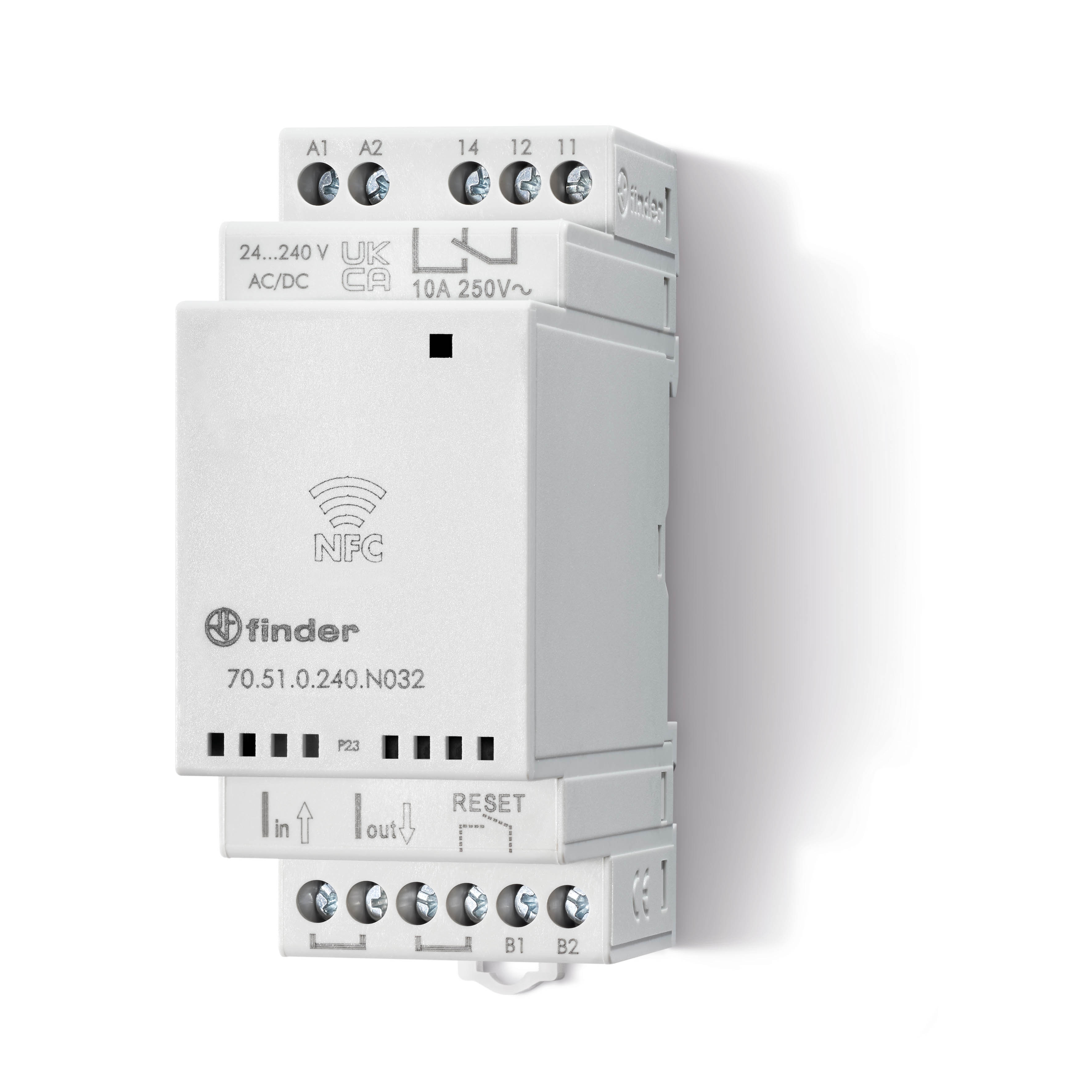

Finder, Eaton, ABB és Schneider Electric áramfigyelő relék

A Finder, Eaton, ABB és Schneider Electric áramfigyelő relék között találhatók túláram-, aluláram- és áramablak-felügyeletre alkalmas kivitelek is. A választásnál mindig a konkrét berendezés áramfelvétele, a vezérlőkör feszültsége, az érintkezőkiosztás, a késleltetési beállítások és a beépítési környezet alapján érdemes dönteni. Cserénél különösen fontos a régi relé funkcióinak, mérési tartományának és bekötési módjának pontos összevetése az új típussal.

Gyakorlati tanács áramfigyelő relé választása előtt

Áramfigyelő relé vásárlása előtt célszerű pontosan meghatározni, hogy a készülék túláramot, aluláramot, terheléskiesést vagy egy megengedett áramtartományból való kilépést figyel-e. Ezután ellenőrizni kell az árammérési tartományt, a tápfeszültséget, az 1 fázisú vagy 3 fázisú alkalmasságot, a késleltetési beállításokat, a kimeneti érintkezőket és a csatlakozási módot. Így olyan áramfigyelő relé választható, amely nemcsak hibát jelez, hanem valóban segíti a motorok, fogyasztók és automatizálási rendszerek megbízható felügyeletét.
