Végálláskapcsolók (5 termék)

Mire használhatók a végálláskapcsolók?

A végálláskapcsolók feladata, hogy egy mozgó alkatrész meghatározott helyzetét kapcsolási jellé alakítsák. Használhatók véghelyzet-ellenőrzésre, ajtó- vagy burkolatállapot figyelésére, munkadarab jelenlétének érzékelésére, szállítópályás pozícióvezérlésre, gépi folyamatok indítására vagy leállítására. A megfelelően kiválasztott kapcsoló segíti a gép pontos működését, csökkenti a hibás pozicionálás esélyét, és bizonyos kiviteleknél biztonsági funkciók részeként is alkalmazható.

Milyen végálláskapcsoló típusok fordulhatnak elő?

A megfelelő típus kiválasztása attól függ, hogy milyen irányból történik a működtetés, milyen gyorsan mozog a géprész, mekkora mechanikai igénybevétel várható, és milyen elektromos jelet kell adnia a kapcsolónak. Egy görgős karos kivitel más feladatra ideális, mint egy rugós pálcás, kapcsolóütközős vagy biztonsági funkcióra alkalmas típus.

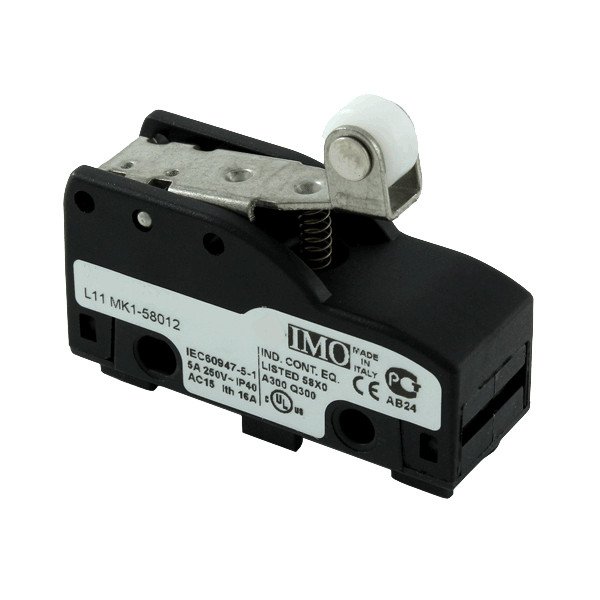

• Görgős karos végálláskapcsolók: gyakori ipari megoldások ismétlődő gépi mozgások érzékelésére. A görgő csökkenti a súrlódást, ezért szállítópályáknál, mozgó kocsiknál vagy ütközőelemeknél előnyös lehet.
• Görgős ütközős kapcsolók: rövidebb, határozottabb működtetéshez használhatók, például géprészek véghelyzetének vagy ajtók zárt állapotának ellenőrzésére.
• Rugós pálcás kivitelek: rugalmasabb, többirányú működtetést tesznek lehetővé, ezért olyan helyeken lehetnek hasznosak, ahol a géprész nem mindig pontosan azonos ponton érinti a kapcsolót.

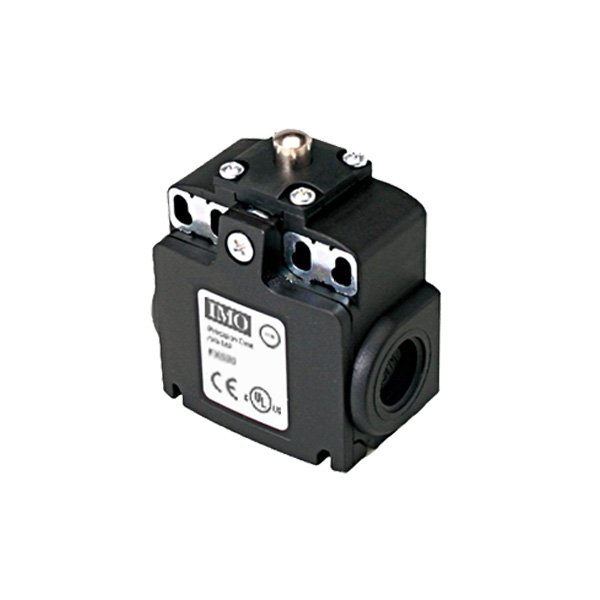

• Kapcsolóütközős megoldások: közvetlen mechanikai működtetéshez alkalmazhatók, ha a kapcsolást egy határozott ütközőfelület váltja ki.
• Biztonsági funkcióra alkalmas végálláskapcsolók: gépburkolatok, védőajtók vagy veszélyes hozzáférési pontok felügyeletére használhatók, amennyiben az adott készülék és rendszer kialakítása megfelel a biztonsági feladatnak.

Mire figyeljen végálláskapcsoló kiválasztásakor?

Az első szempont a működtető elem típusa. Ellenőrizni kell, hogy a géprész milyen irányból éri el a kapcsolót, mekkora az elmozdulási út, milyen gyakran történik kapcsolás, és éri-e ütés vagy oldalirányú terhelés a működtetőt. A Schneider Electric / Telemecanique és Eaton végálláskapcsolóknál is a konkrét alkalmazásból kell kiindulni: más kialakítás javasolt gyors szállítópályás mozgáshoz, mint ajtófelügyelethez vagy lassabb gépi véghelyzet-ellenőrzéshez.

Fontos műszaki paraméterek

Választás előtt érdemes ellenőrizni a házformát, a szenzor méreteit, a védettséget, az elektromos csatlakozás típusát, a nyitó- és záróérintkezők számát, valamint a kapcsolási funkciót. Gyakori szempont lehet az IP65, IP66 vagy IP67 védettség, a kábelbevezetés típusa, a műanyag vagy fém tömszelence, az AC-15 és DC-13 üzemi áram, illetve az, hogy a kapcsoló rendelkezik-e státusz-kijelzéssel vagy kényszerműködtetéssel.

Érintkezők, kapcsolási funkció és biztonsági alkalmazás

A végálláskapcsoló elektromos kialakítása meghatározza, hogyan illeszthető a vezérlőhöz, PLC-hez, reléhez vagy biztonsági körhöz. A nyitóérintkezők és záróérintkezők száma, a váltóérintkezők megléte, a kapcsolási funkció és a beakadó működés mind fontos lehet. Gépvédelmi alkalmazásnál különösen figyelni kell arra, hogy a készülék alkalmas-e biztonsági funkcióhoz, rendelkezik-e megfelelő kényszerműködtetéssel, és illeszkedik-e a teljes biztonsági láncba.

Beépítési és környezeti szempontok

A végálláskapcsolót úgy kell felszerelni, hogy a működtető elem biztosan kapcsoljon, de ne vegye fel a gép teljes mechanikai ütközési energiáját. A kapcsoló ne végütközőként működjön, hanem helyzetet érzékeljen. Poros, nedves, olajos vagy rezgésnek kitett környezetben fontos a megfelelő IP-védettség, a stabil rögzítés, a kábelbevezetés védelme és a ház mechanikai ellenállósága. Ha robbanásveszélyes környezetben történik a beépítés, külön ellenőrizni kell a gázra vagy porra vonatkozó robbanásvédelmi besorolást.

Mikor melyik kivitel lehet megfelelő?

Ismétlődő, oldalirányú mozgásoknál a görgős karos kapcsolók lehetnek előnyösek, mert kisebb súrlódással működnek. Közvetlen véghelyzet-érzékeléshez a görgős ütközős vagy kapcsolóütközős kivitel is jó választás lehet. Ha a géprész mozgása kevésbé pontos, vagy több irányból érkezhet az érintkezés, a rugós pálcás kivitel nagyobb mechanikai tűrést adhat. Biztonsági feladatnál mindig olyan típust kell választani, amelyet az adott védelmi funkcióhoz és vezérlési környezethez terveztek.

Gyakorlati tanács beépítés előtt

Végálláskapcsoló választása előtt célszerű pontosan meghatározni a működtetés irányát, a mozgó géprész sebességét, a kapcsolási gyakoriságot, a szükséges érintkezőkiosztást és a környezeti terhelést. Cserénél a régi kapcsoló házméretét, működtető elemét, érintkezőinek számát, kábelbevezetését és védettségét is össze kell vetni az új típussal. Új gép vagy automatizálási rendszer tervezésénél érdemes a végálláskapcsolót már a mechanikai ütközők, rögzítési pontok és kábelvezetés kialakításával együtt megtervezni.
