Időrelék (135 termék)

Mire használhatók az időrelék?

Az időrelé feladata, hogy egy vezérlési eseményt meghatározott idő elteltével kapcsoljon be, kapcsoljon ki, ismételjen vagy adott időtartamra fenntartson. Használható például motorindítási folyamatok, szivattyúk, ventilátorok, világítási körök, jelzőberendezések, gépvezérlések, sorompók, ajtónyitó rendszerek vagy technológiai folyamatok időzítésére. A megfelelő időrelé kiválasztása azért fontos, mert az eltérő funkciók más kapcsolási logikát és más időtartományt igényelnek.

Meghúzáskésleltetés és ejtéskésleltetés

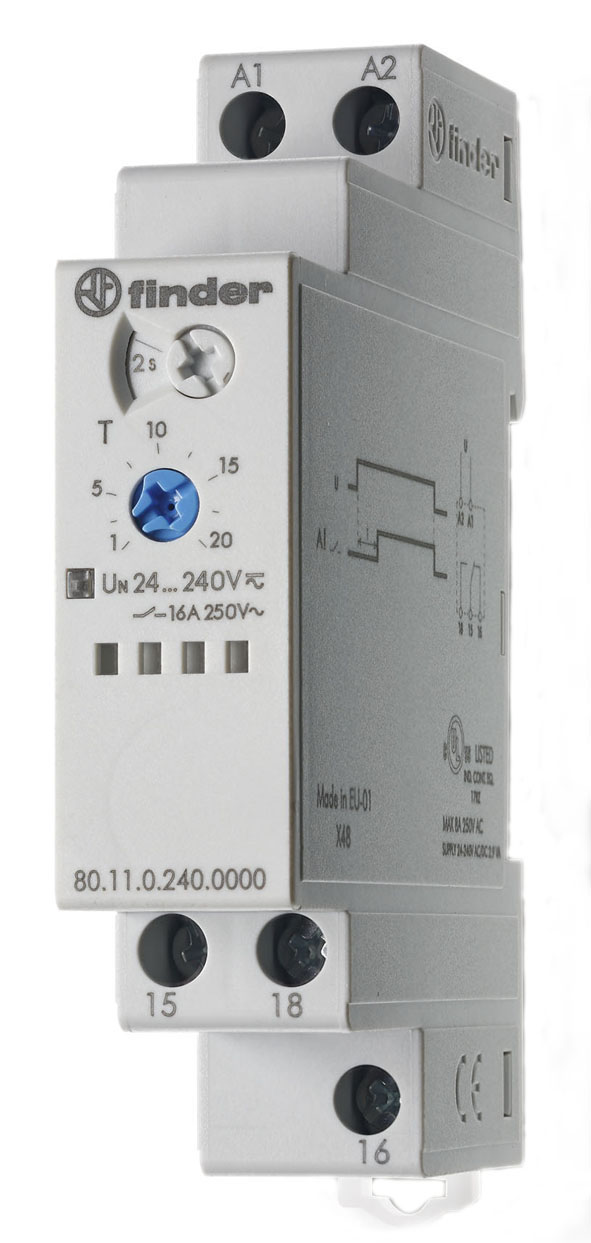

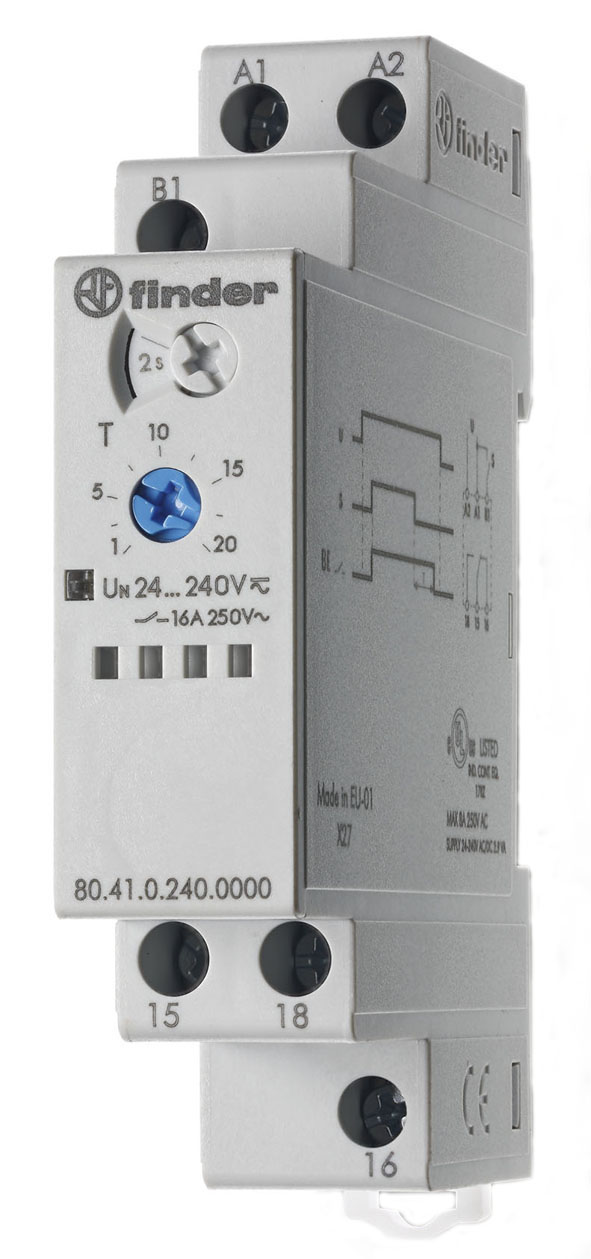

A meghúzáskésleltetésű időrelé a vezérlőfeszültség megjelenése után csak a beállított idő elteltével kapcsolja a kimenetet. Ez hasznos lehet például késleltetett indításnál, fokozatos gépindításnál vagy olyan vezérléseknél, ahol egy másik folyamatnak előbb le kell futnia. Az ejtéskésleltetésű időrelé ezzel szemben a vezérlőjel megszűnése után még egy ideig fenntartja a kimeneti állapotot, például utánfutási, szellőztetési vagy késleltetett leállítási feladatoknál.

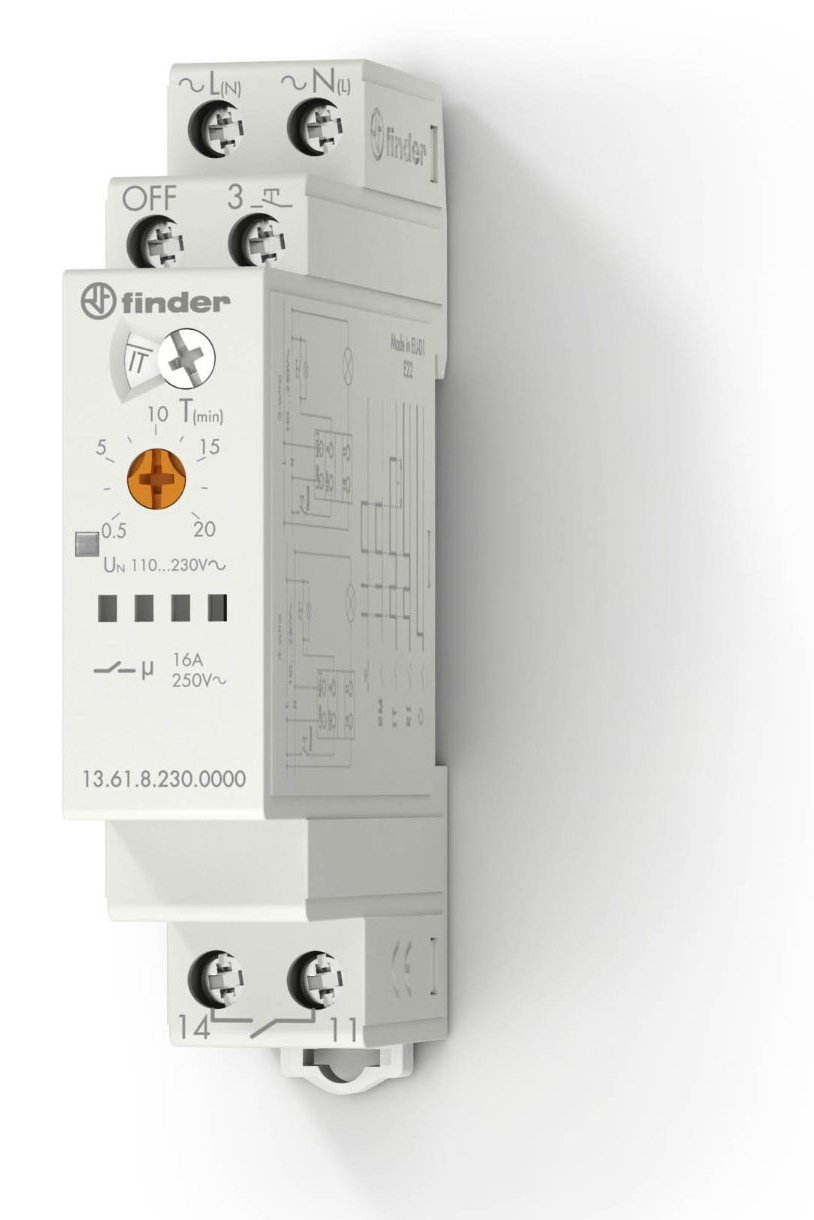

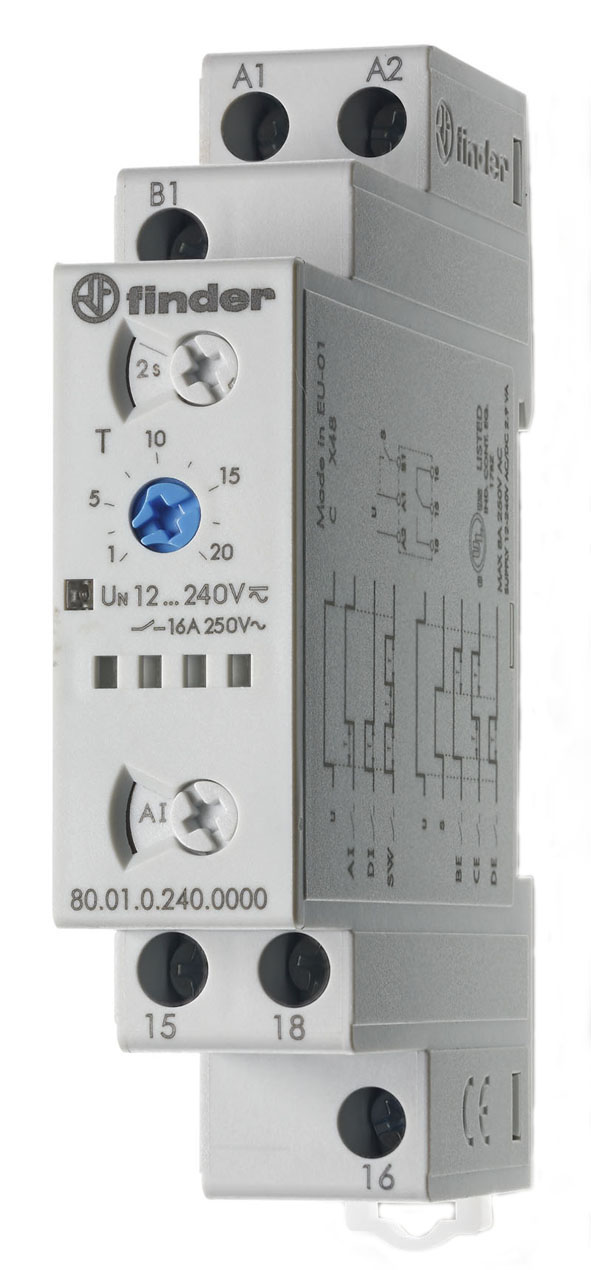

Többfunkciós időrelék

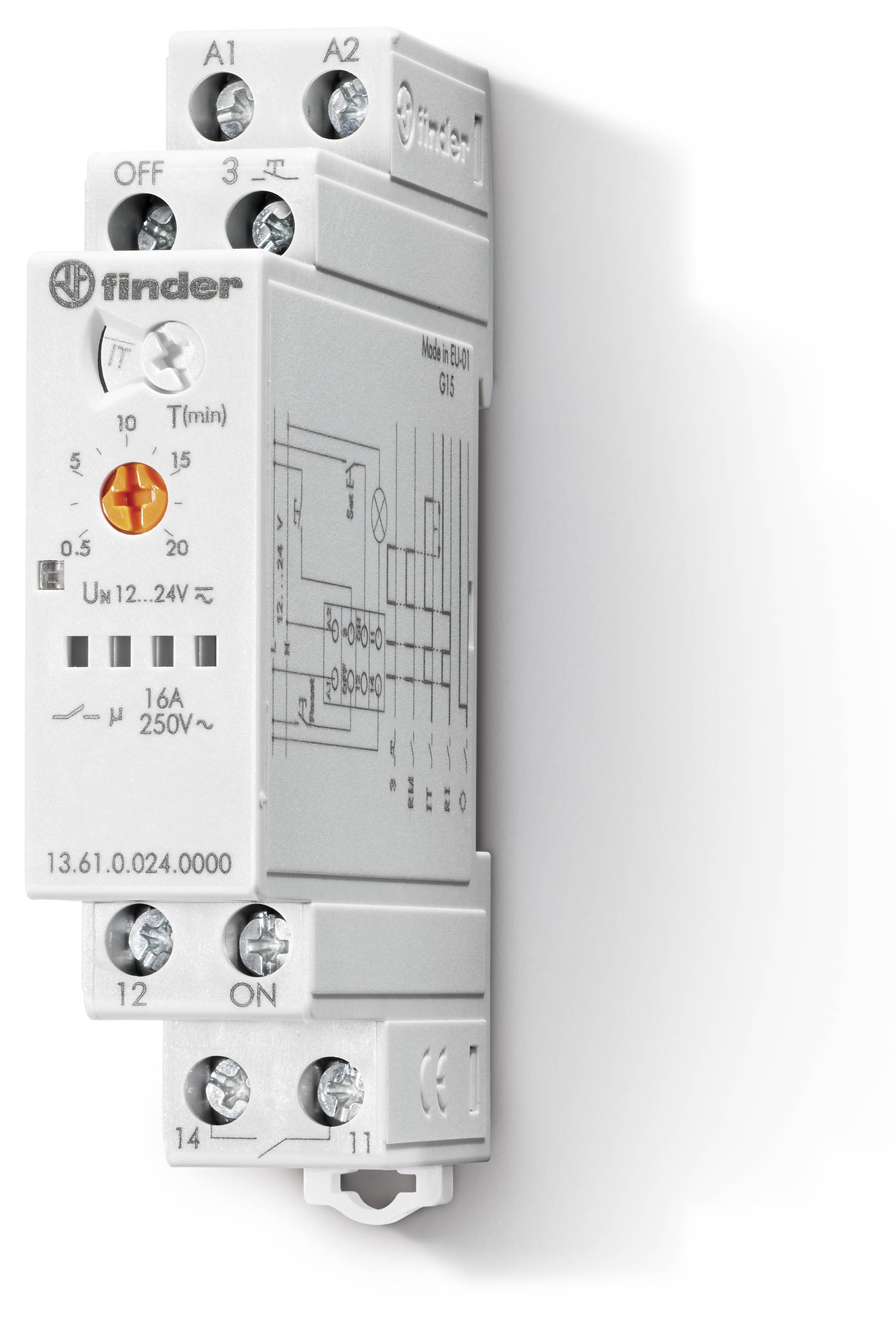

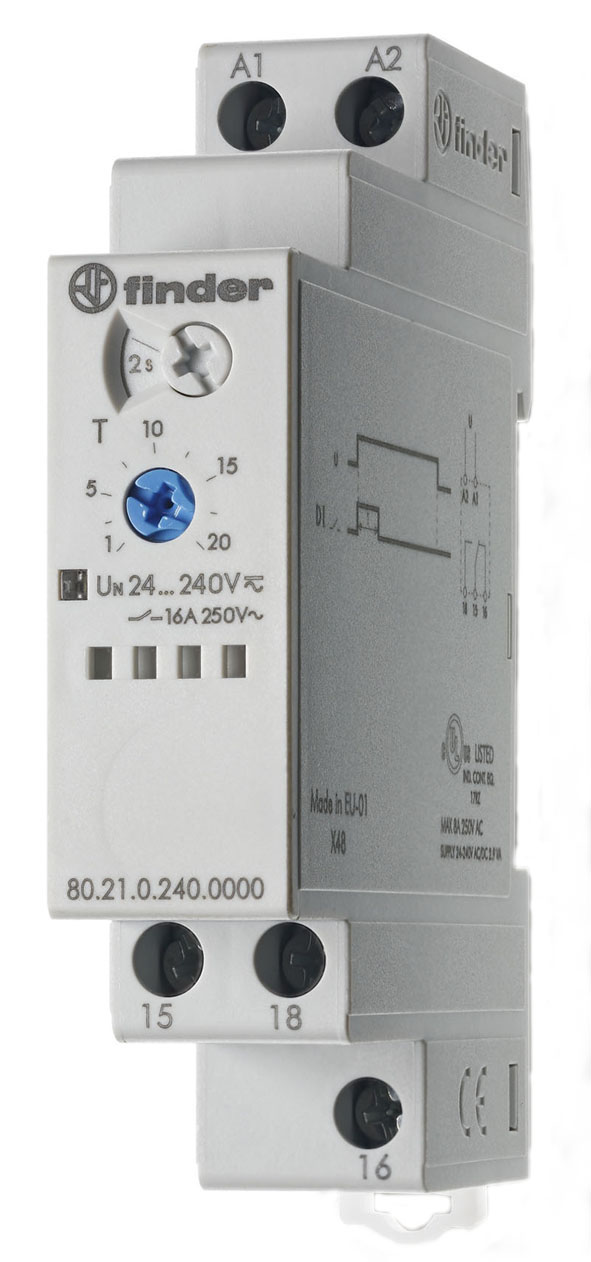

A többfunkciós időrelék előnye, hogy egy készüléken belül több időzítési mód is beállítható. Ilyen lehet a meghúzáskésleltetés, ejtéskésleltetés, impulzusfunkció, bekapcsolással törlő működés, villogó funkció vagy ütemes kapcsolás. Ha a pontos vezérlési igény később változhat, vagy többféle gépvezérlési feladathoz kell rugalmas megoldás, akkor a többfunkciós kivitel praktikusabb lehet, mint az egyfunkciós időrelé.

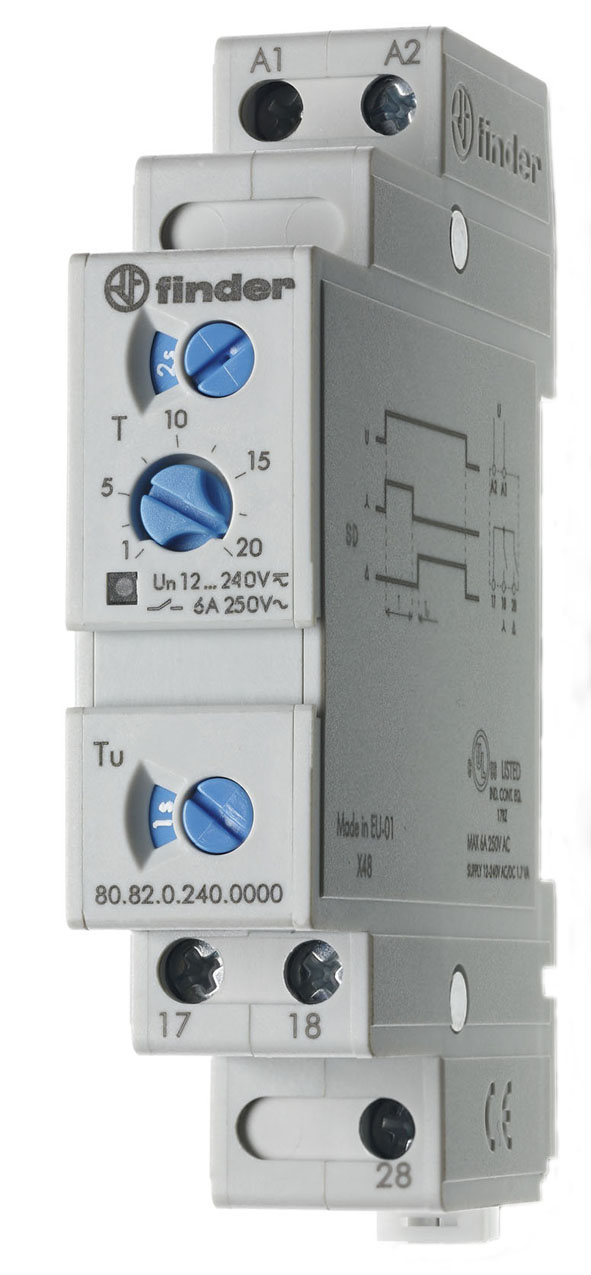

Csillag-delta időrelék motorindításhoz

A csillag-delta időrelék háromfázisú motorok indításánál használhatók, ahol a motor először csillag kapcsolásban indul, majd a beállított idő után delta kapcsolásra vált. Ez segíthet az indítási áram csökkentésében és a motorindítás vezérlésének rendezett kialakításában. Ilyen alkalmazásnál különösen fontos az időtartomány, a kimeneti érintkezők kapcsolási logikája és az, hogy az időrelé illeszkedjen a kontaktoros motorindító kapcsoláshoz.

Időtartomány és beállítási pontosság

Az egyik legfontosabb kiválasztási szempont az időtartomány. Egyes időrelék néhány másodperces tartományban használhatók, más típusok pedig akár órás nagyságrendű késleltetést is tudnak kezelni. Vásárlás előtt azt kell meghatározni, hogy a feladat rövid impulzust, néhány másodperces késleltetést, többperces működést vagy hosszabb időzítést igényel-e. A túl szűk időtartomány pontatlan vagy használhatatlan beállítást eredményezhet.

Tápfeszültség és AC/DC működés

Az időrelé kiválasztásakor mindig ellenőrizni kell a vezérlés névleges tápfeszültségét és a működtetés feszültségtípusát. A kategóriában előfordulhatnak AC, DC vagy AC/DC működésű kivitelek, például 12–240 V AC/DC, 24–240 V AC/DC vagy adott 230 V / 400 V AC tartományhoz illeszkedő relék. A megfelelő feszültség kiválasztása alapfeltétel, mert a hibásan megválasztott időrelé bizonytalan működést vagy meghibásodást okozhat.

Kimeneti érintkezők és névleges áram

A kimeneti oldalon fontos adat a késleltetett és nem késleltetett érintkezők száma, illetve az, hogy a készülék záró-, nyitó- vagy váltóérintkezővel rendelkezik-e. Egy váltóérintkezős időrelé rugalmasan használható vezérlési, jelzési vagy tiltási feladatokra. A névleges áram szintén lényeges, mert meghatározza, hogy az érintkező milyen terhelést képes kapcsolni. Nagyobb terhelésnél gyakran célszerű kontaktort használni, az időrelé pedig a kontaktor vezérlőkörét kapcsolja.

Csatlakozási mód és szerelhetőség

A kategóriában gyakori a csavaros csatlakozású időrelé, amely vezérlőszekrényekben jól szerelhető és áttekinthető bekötést ad. Sok kivitel kalapsínre szerelhető, ezért könnyen beilleszthető ipari vezérlőszekrényekbe, elosztókba vagy automatizálási panelekbe. Cserénél ellenőrizni kell a készülék szélességét, magasságát, mélységét, a csatlakozók elhelyezkedését és azt is, hogy a meglévő vezetékezés illeszkedik-e az új reléhez.

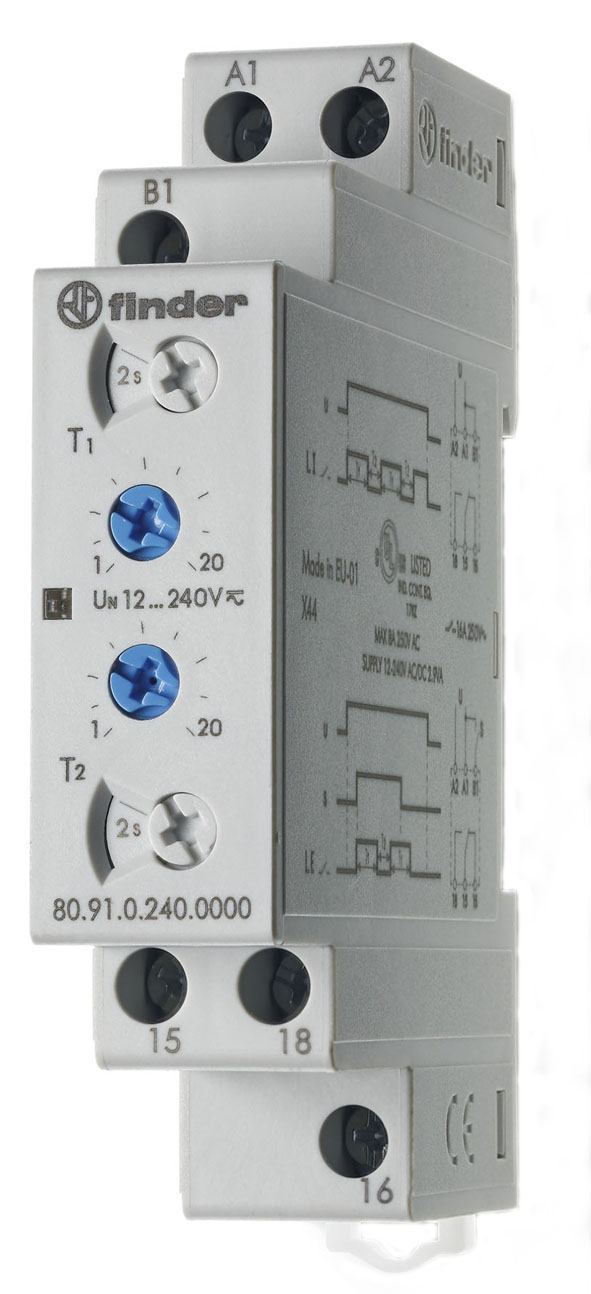

Villogó, impulzusformáló és ütemadó funkciók

Egyes időrelék villogó, impulzusformáló vagy ütemadó funkcióval is rendelkezhetnek. Ezek akkor hasznosak, ha a vezérlésnek ismétlődő jelet kell adnia, figyelmeztető fényjelzést kell működtetnie, impulzust kell létrehoznia vagy meghatározott ritmusban kell kapcsolnia egy kimenetet. Ilyen feladatoknál nemcsak az időtartomány, hanem az is fontos, hogy a relé impulzussal vagy szünettel kezdje-e a működést.

Finder, Eaton, ABB és Schneider Electric időrelék

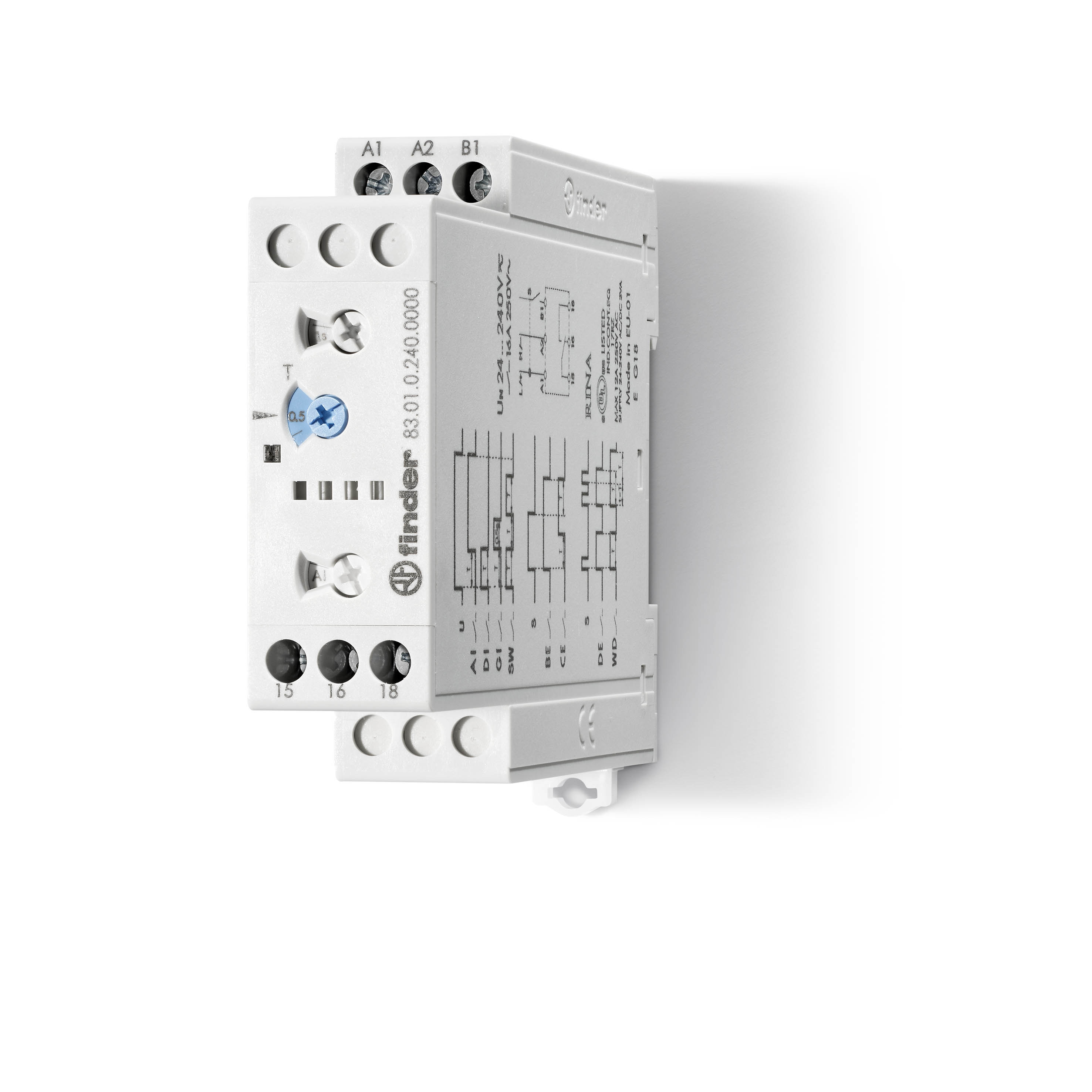

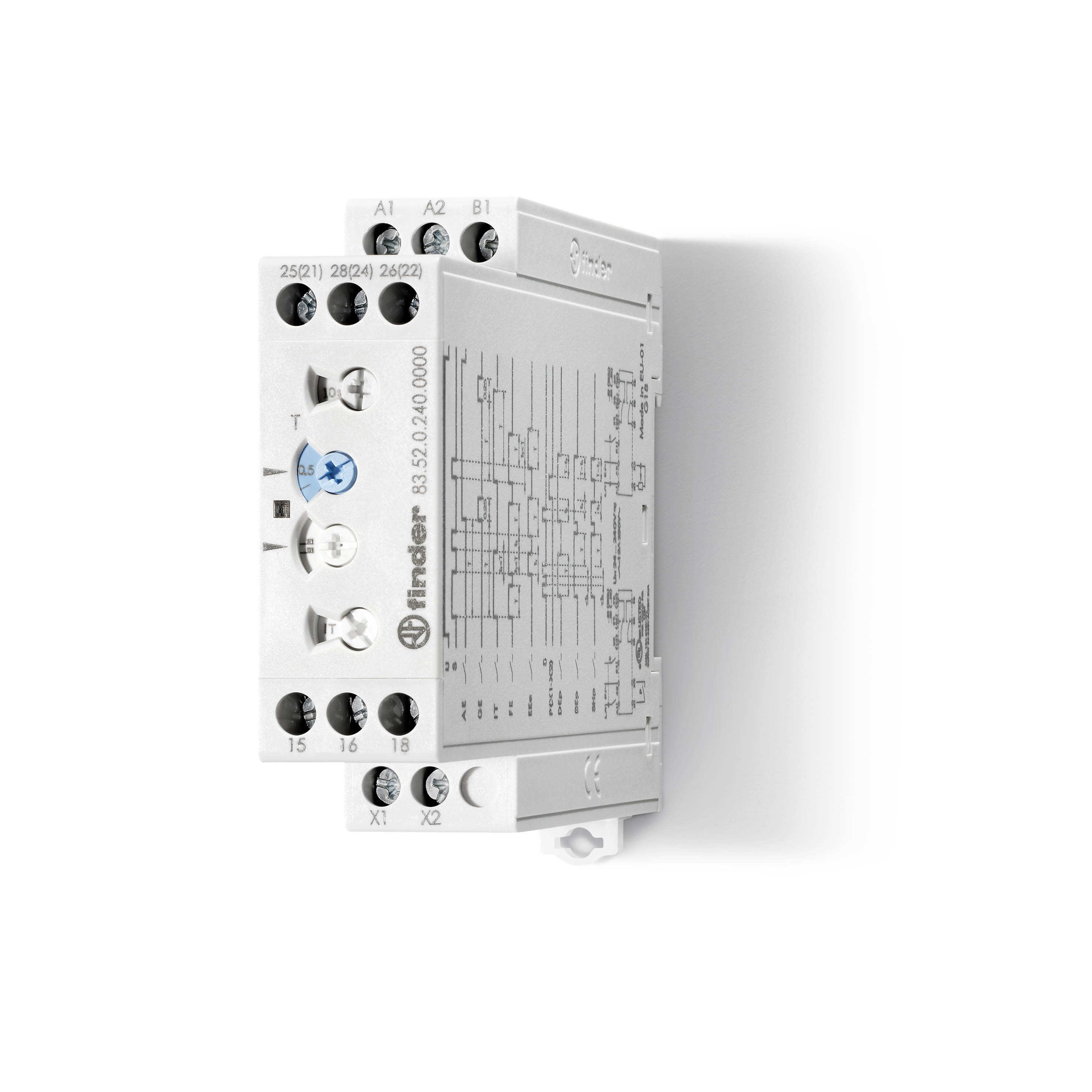

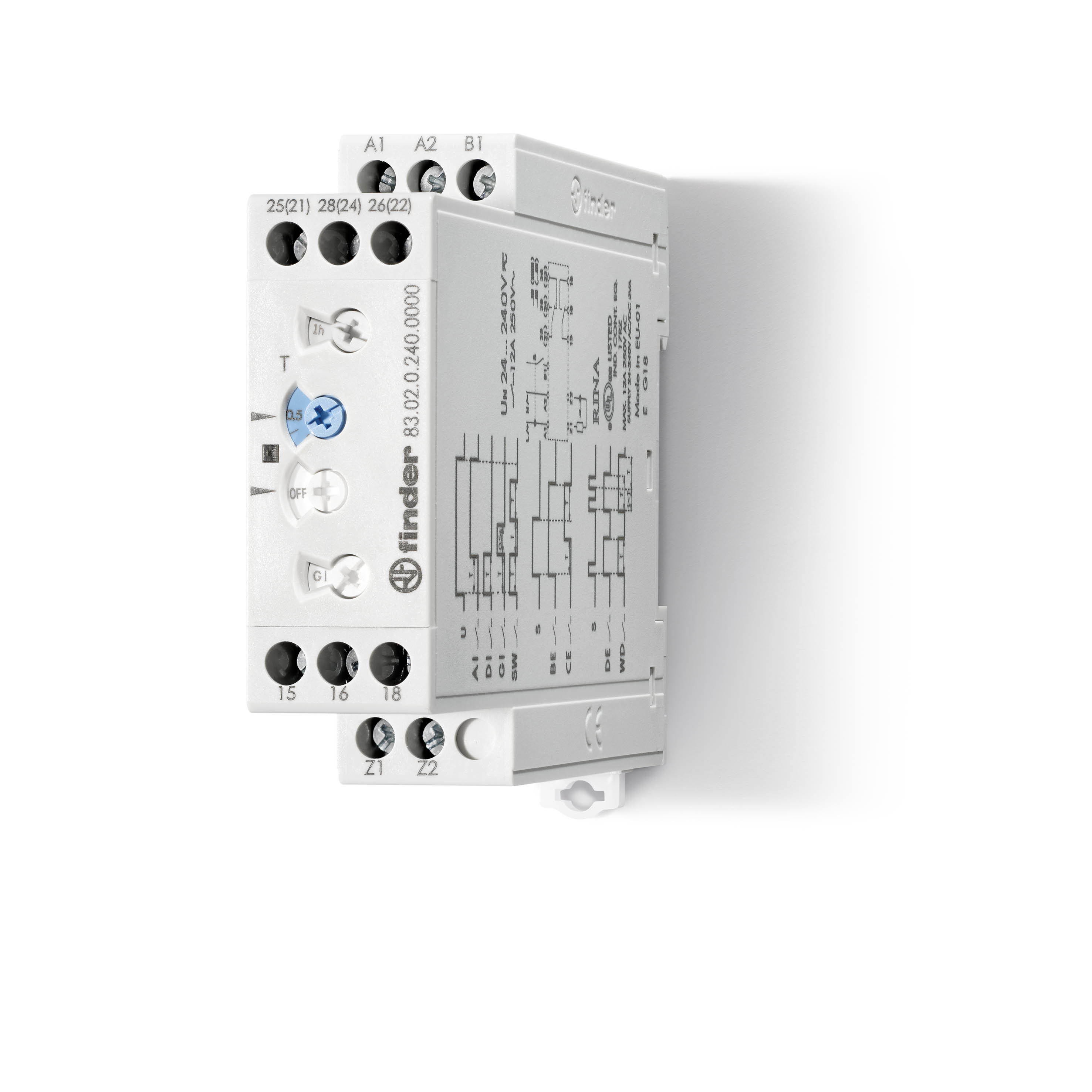

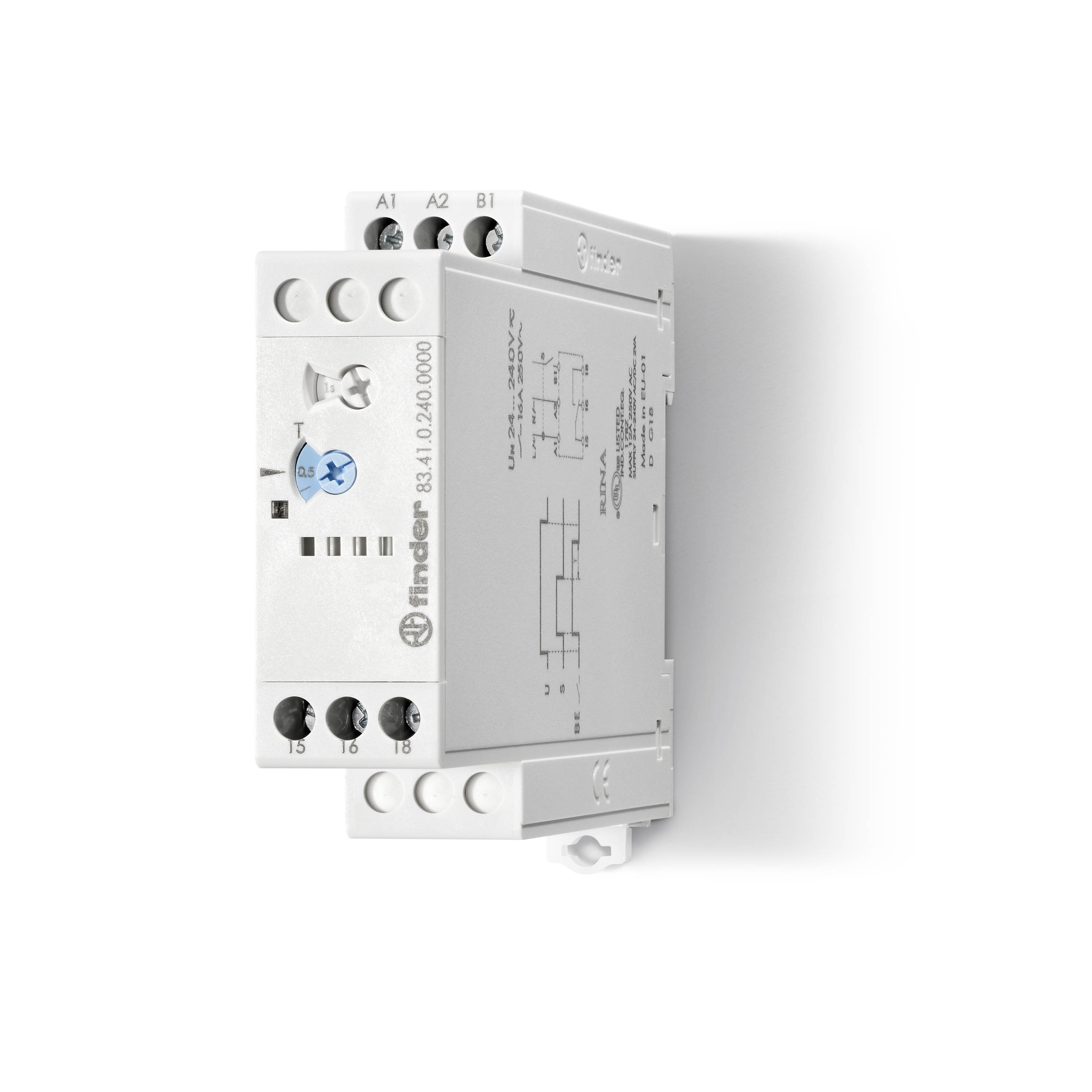

A Finder, Eaton, ABB és Schneider Electric időrelék között többféle ipari és vezérlőszekrényes feladathoz használható kivitel található. A Finder időrelék között többfunkciós, sorolható és foglalatos megoldások is előfordulnak, az Eaton kínálatában csillag-delta és többfunkciós időrelék is megjelenhetnek, az ABB elektronikus időreléi ipari vezérlési feladatoknál használhatók, a Schneider Electric Harmony Timer és Zelio időrelék pedig automatizált rendszerek idővezérléséhez illeszkedhetnek. A választásnál mindig a konkrét funkció, tápfeszültség, érintkezőkiosztás és időtartomány alapján érdemes dönteni.

Gyakorlati tanács időrelé választása előtt

Időrelé vásárlása előtt célszerű pontosan meghatározni, hogy a készülék milyen időzítési feladatot lát el: bekapcsolást késleltet, kikapcsolást késleltet, impulzust ad, villogó működést végez, csillag-delta indítást vezérel vagy ismétlődő ütemet kapcsol. Ezután ellenőrizni kell az időtartományt, a tápfeszültséget, a kimeneti érintkezők számát, a névleges áramot, a csatlakozási módot és a szerelési kialakítást. Így olyan időrelé választható, amely a teljes vezérlési folyamatban pontosan és megbízhatóan látja el az időzítési feladatot.
