2 vezetékes átmenő sorkapocs

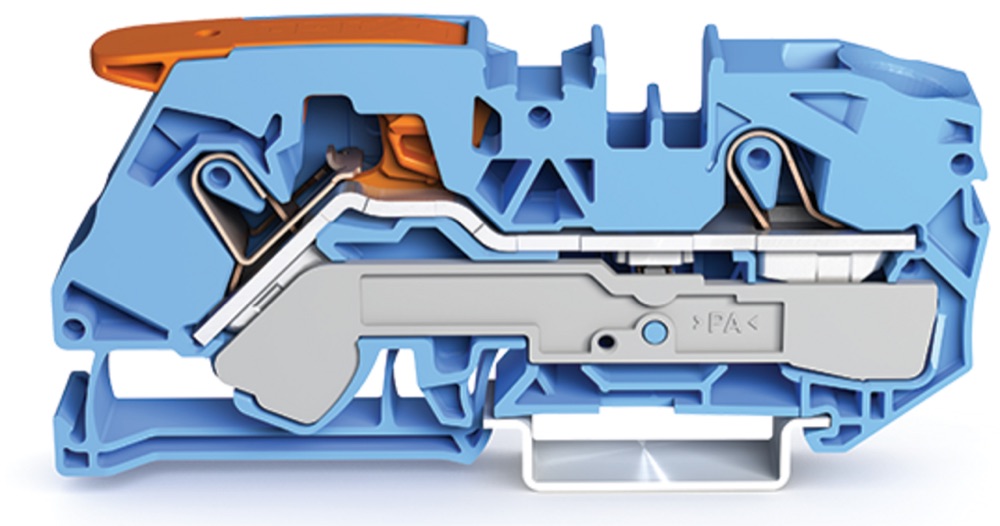

A WAGO 2116-1204 2 vezetékes, 16 mm²-es kék átmenő sorkapocs Push-in CAGE CLAMP csatlakozással. A kar a csatlakozás kezelését segíti, a mérőpont pedig villamos ellenőrzéshez használható. A gyártó ezt a kék változatot Ex i alkalmazásokhoz alkalmasnak jelöli. Oldalsó és középső jelölőhelye a kapocssor áttekinthető azonosítását támogatja. Kiválasztáskor a 2 vezetékhelyet, a 16 mm²-es névleges keresztmetszetet, az átmenő funkciót és az Ex i alkalmasságot kell egyeztetni. 35 × 15 vagy 35 × 7,5 mm-es DIN-sínre pattintva építhető kapcsolószekrénybe.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 2,5 … 16 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,5 … 16 mm² |
| Szín | Kék |
| Szélesség | 12 mm |
| Magasság | 91,5 mm |
| Mélység | 36,9 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 76 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,5 … 25 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 6 … 16 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| Belsőleg összekötött szintek | Nem |
