2 vezetékes átmenő sorkapocs

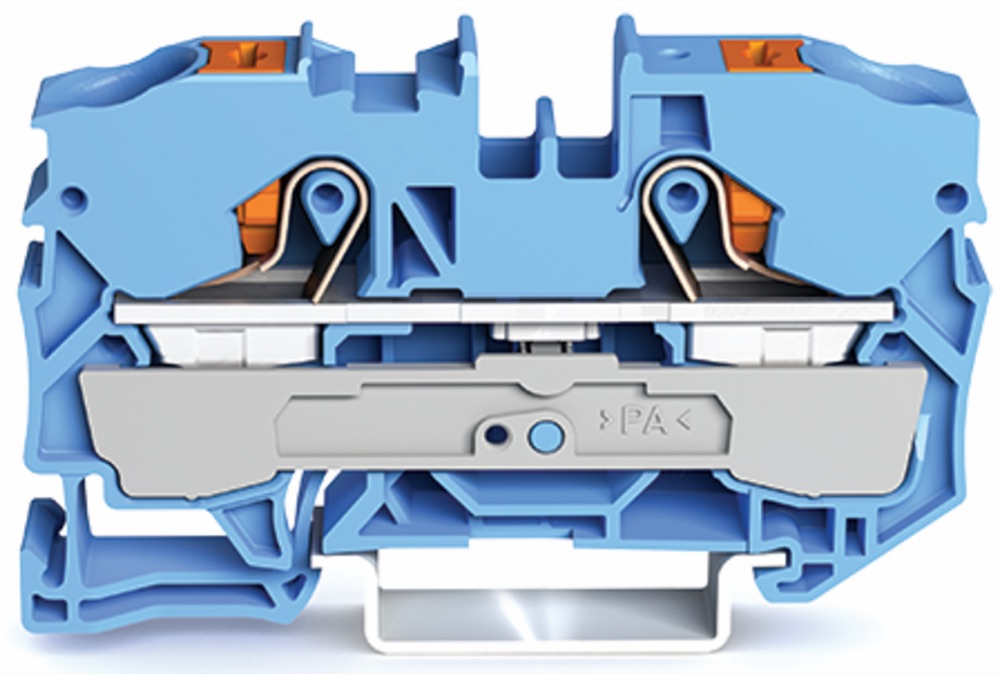

A WAGO 2210-1204 kék, kétvezetékes átmenő sorkapocs 10 mm² névleges keresztmetszettel. Ex i alkalmazásokhoz alkalmas kivitelként szerepel a gyártó adatainál. A 35 × 7,5 vagy 35 × 15 mm-es DIN-sínre pattintott kapocs Push-in CAGE CLAMP csatlakozásait nyomógombbal lehet kezelni. Mérőportja villamos ellenőrzéshez, oldalsó és középső jelölőhelye azonosításhoz használható. A 10 mm²-es keresztmetszet, a két vezetékhely és az Ex i alkalmasság alapján kell kiválasztani.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 2,5 … 16 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,5 … 10 mm² |
| Szín | Kék |
| Szélesség | 10 mm |
| Magasság | 67,6 mm |
| Mélység | 36,9 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 57 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,5 … 16 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 2,5 … 10 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| Belsőleg összekötött szintek | Nem |
