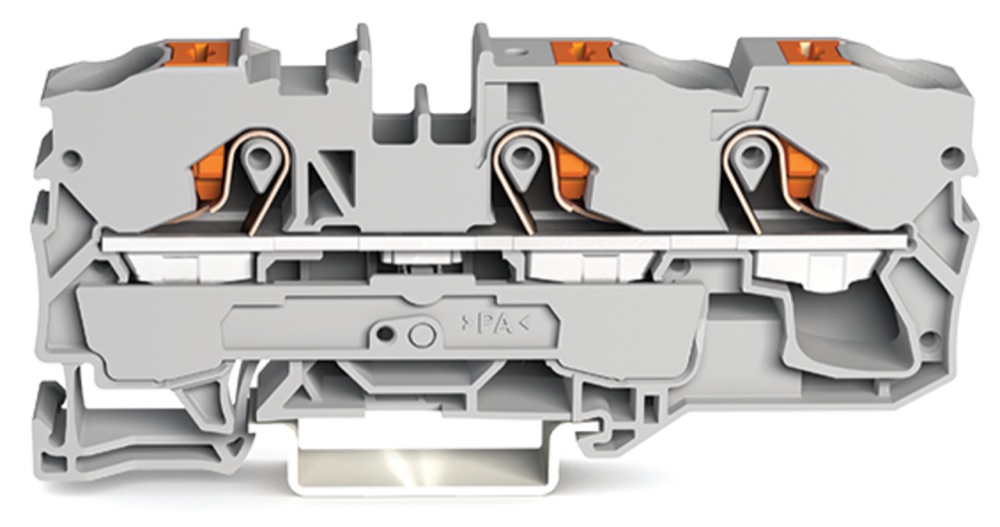

3 vezetékes átmenő sorkapocs
DIN-sínes kapcsolószekrényhez készült a WAGO 2210-1301 szürke 3 vezetékes átmenő kapocs. A Push-in technika a megfelelően előkészített vezeték közvetlen behelyezését teszi lehetővé. Kiválasztáskor a 10 mm²-es keresztmetszetet, a 3 vezetékes átmenő funkciót és a vezetékhelyek számát kell egyeztetni. A 2210 sorozaton belül a 3 vezetékhely, a 10 mm²-es méret és a 3 vezetékes átmenő funkció azonosítja ezt a változatot. A mechanikai rögzítést 35 mm-es DIN-sín biztosítja, a vezetéket pedig a Push-in nyílás fogadja. A nyomógomb a rugós csatlakozás célzott nyitását segíti, a mérőpont pedig ellenőrzéshez ad hozzáférést.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 2,5 … 16 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,5 … 10 mm² |
| Szín | Szürke |
| Szélesség | 10 mm |
| Magasság | 89 mm |
| Mélység | 36,9 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 57 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,5 … 16 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 2,5 … 10 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 3 |
| Belsőleg összekötött szintek | Nem |
