2 vezetékes átmenő sorkapocs

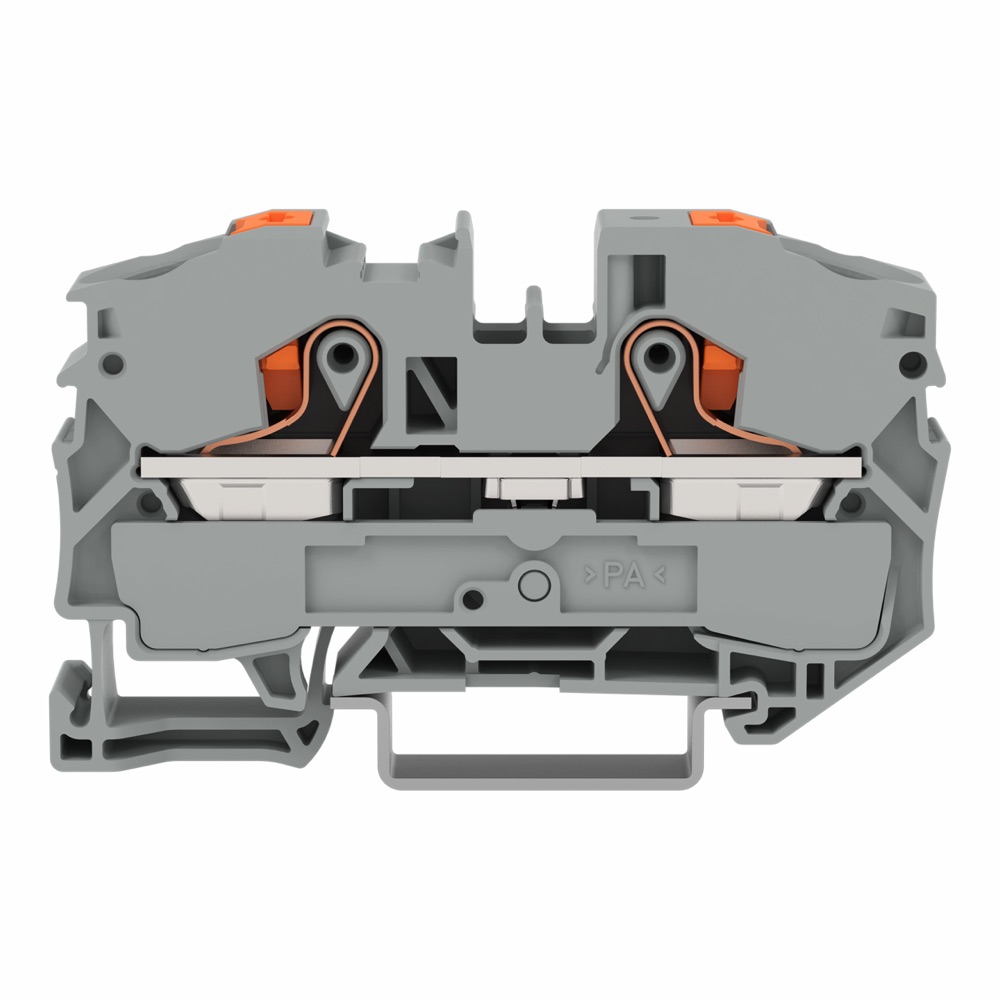

A WAGO 2216-1201 szürke, kétvezetékes átmenő sorkapocs 16 mm² névleges keresztmetszettel. Nagy keresztmetszetű vezetékpár átvezetését biztosítja 35 × 7,5 vagy 35 × 15 mm-es DIN-sínen. A Push-in CAGE CLAMP bekötést nyomógomb kezeli, a külön mérőport pedig ellenőrzési pontot ad. Oldalsó és középső jelölőhelye segít a nagyáramú kapocssor dokumentálásában. A 16 mm²-es méretet és az átmenő funkciót kell egyeztetni a kék Ex i, illetve a zöld-sárga PE-változattal.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 2,5 … 16 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,5 … 16 mm² |
| Szín | Szürke |
| Szélesség | 12 mm |
| Magasság | 69,8 mm |
| Mélység | 37,1 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 76 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,5 … 25 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 2,5 … 16 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| Belsőleg összekötött szintek | Nem |
