2 vezetékes átmenő sorkapocs

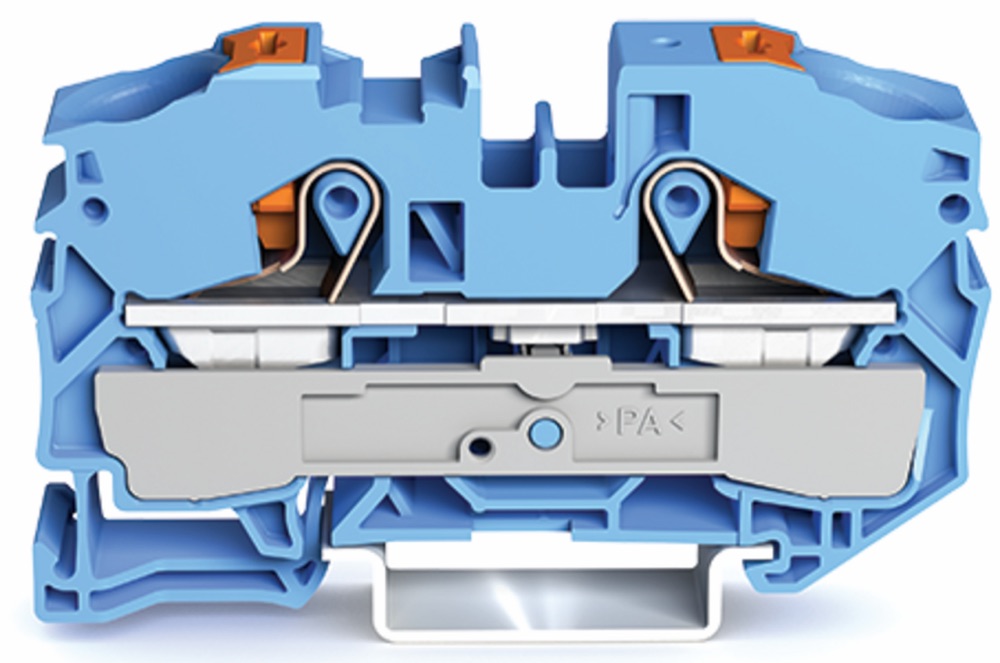

A WAGO 2216-1204 kék, kétvezetékes átmenő sorkapocs 16 mm²-es vezetékekhez, Ex i alkalmazási alkalmassággal. A kapocs 35 mm-es DIN-sínen két nagy keresztmetszetű ér között hoz létre átmenő csatlakozást. Nyomógombja a Push-in CAGE CLAMP rugó célzott működtetését, mérőportja az ellenőrzést segíti. Ex i áramkör kialakításakor a kék szín funkcionális jelentőségét a gyártó alkalmazási megjelölése támasztja alá. A választás döntő adata a 16 mm², a két vezetékhely és az Ex i követelmény.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 2,5 … 16 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,5 … 16 mm² |
| Szín | Kék |
| Szélesség | 12 mm |
| Magasság | 69,8 mm |
| Mélység | 37,1 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 76 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,5 … 25 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 2,5 … 16 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| Belsőleg összekötött szintek | Nem |
