2200-2201
Emeletes sorkapocs

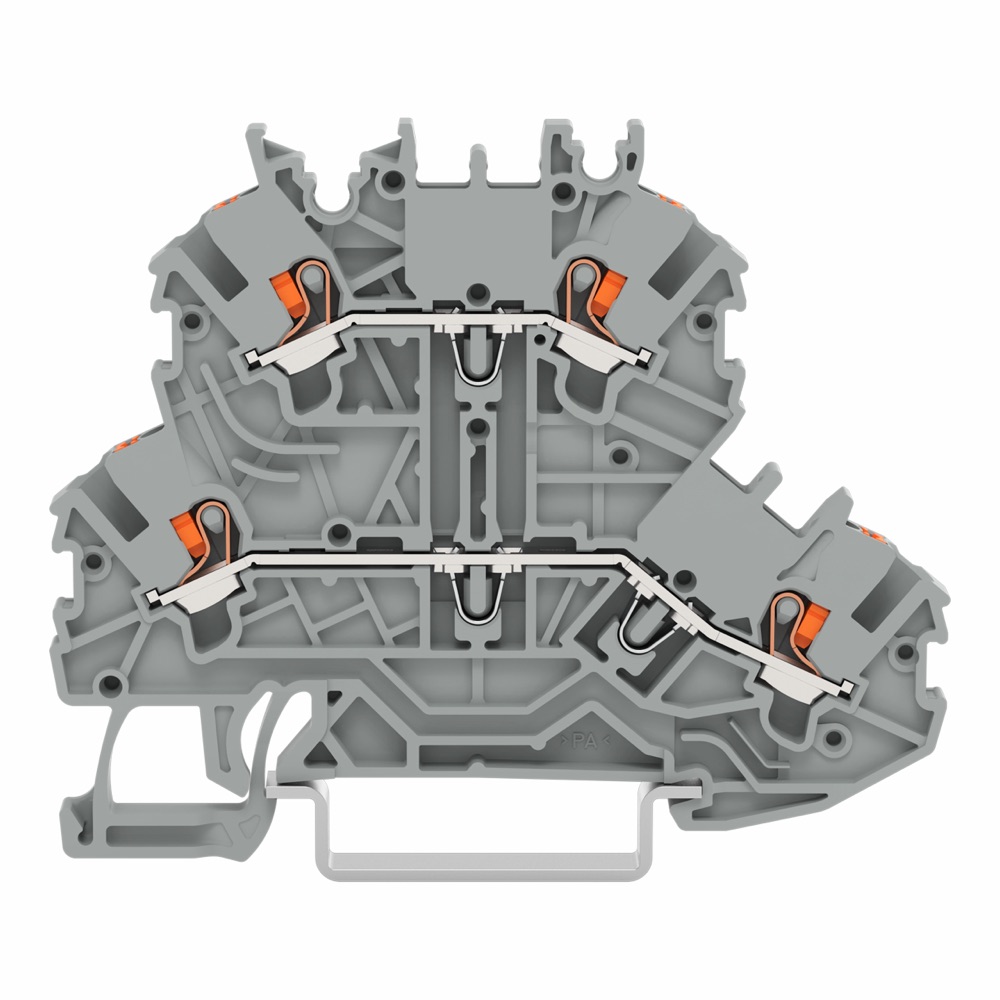

A WAGO 2200-2201 szürke, kétszintes átmenő sorkapocs két egymástól elkülönített L/L átmenő szinttel és 1 mm² névleges keresztmetszettel. A két áramköri kapcsolatot egymás fölött helyezi el, ezért ugyanazon DIN-sínhosszon több bekötési pont alakítható ki. A Push-in CAGE CLAMP csatlakozásokat nyomógombbal lehet működtetni. A kapocs 35 × 7,5 vagy 35 × 15 mm-es sínre pattintható, és a gyártó adata szerint nincs rajta jelölőtartó. A kétszintes felépítés, az L/L funkció és az 1 mm²-es méret a fő választási szempont.
| Névleges feszültség | 500 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,5 … 1,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,14 … 1 mm² |
| Szín | Szürke |
| Szélesség | 3,5 mm |
| Magasság | 69,7 mm |
| Mélység | 51,7 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 13,5 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,14 … 1,5 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,5 … 0,75 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Szintek száma | 2 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| Belsőleg összekötött szintek | Nem |
