2200-1401

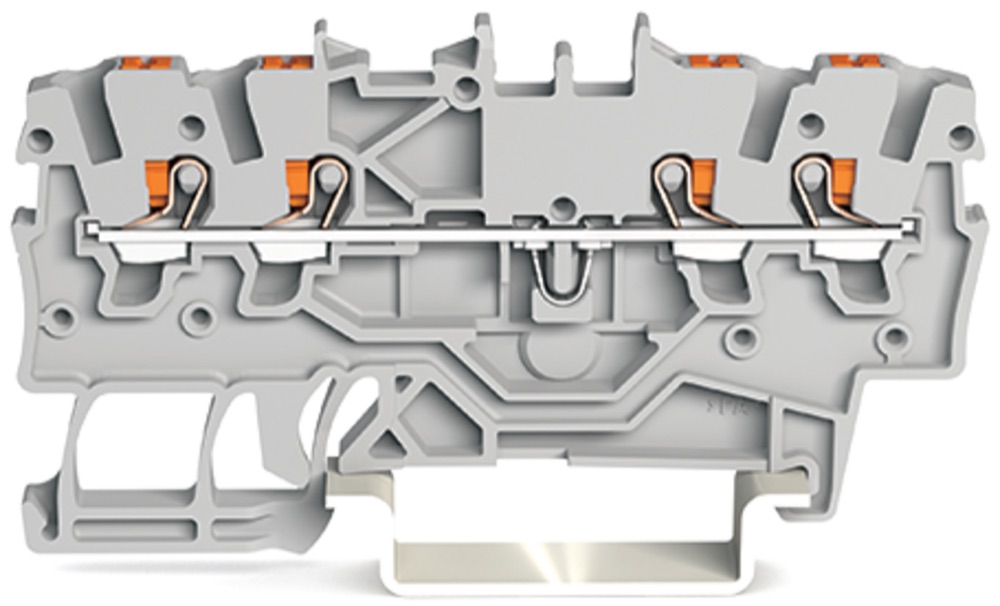

A WAGO 2200-1401 a 2200 sorozat szürke, 4 vezetékes átmenő DIN-sínes csatlakozóeleme. A Push-in technika a megfelelően előkészített vezeték közvetlen behelyezését teszi lehetővé. Kiválasztáskor az 1 mm²-es keresztmetszetet, a 4 vezetékes átmenő funkciót és a vezetékhelyek számát kell egyeztetni. A 2200 sorozaton belül a 4 vezetékhely, az 1 mm²-es méret és a 4 vezetékes átmenő funkció azonosítja ezt a változatot. A mechanikai rögzítést 35 mm-es DIN-sín biztosítja, a vezetéket pedig a Push-in nyílás fogadja. A nyomógomb a rugós csatlakozás célzott nyitását segíti, a mérőpont pedig ellenőrzéshez ad hozzáférést.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,5 … 1,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,14 … 1 mm² |
| Szín | Szürke |
| Szélesség | 3,5 mm |
| Magasság | 67,9 mm |
| Mélység | 32,9 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 13,5 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,14 … 1,5 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,5 … 0,75 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 4 |
| Belsőleg összekötött szintek | Nem |
