2200-1201

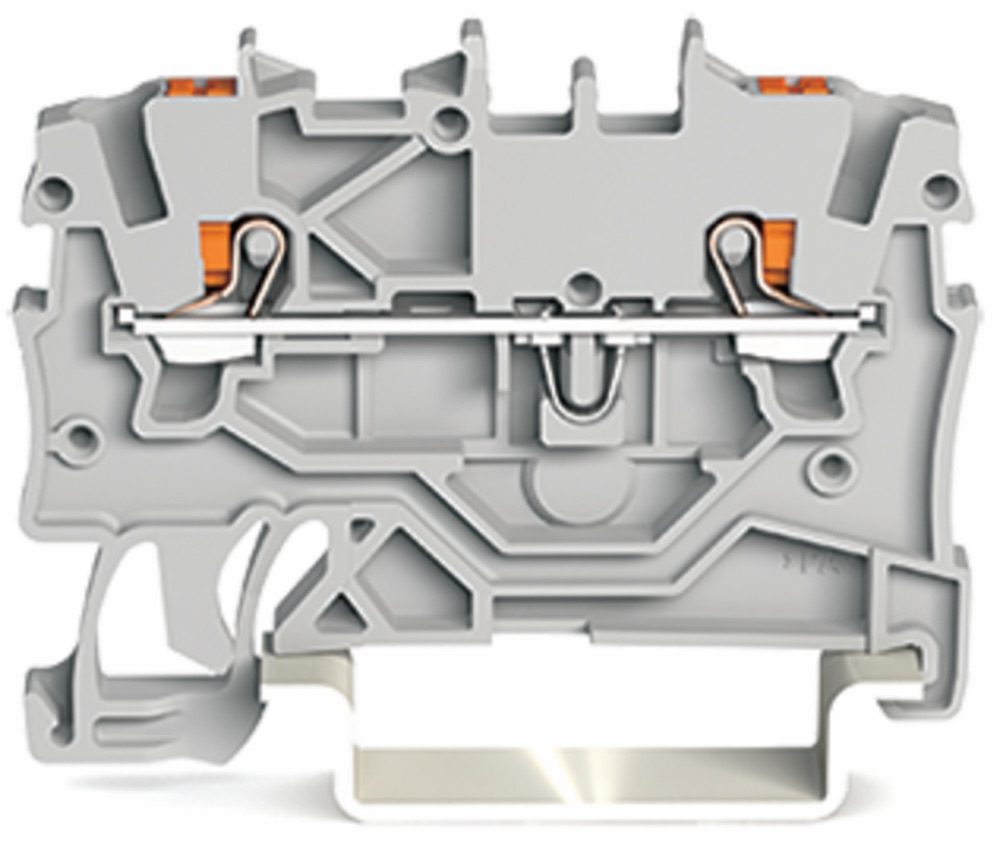

A WAGO 2200-1201 Push-in CAGE CLAMP csatlakozású, nyomógombbal kezelhető 2 vezetékes átmenő sorkapocs. A 35 × 7,5 vagy 35 × 15 mm-es DIN-sínre pattintva építhető be. Az azonos áramköri pontok átvezetését szolgálja 2 vezetékhelyen. A nyomógomb a rugós csatlakozás célzott nyitását segíti, a mérőpont pedig ellenőrzéshez ad hozzáférést. Kiválasztáskor az 1 mm²-es keresztmetszetet, a 2 vezetékes átmenő funkciót és a vezetékhelyek számát kell egyeztetni. A 2200 sorozaton belül a 2 vezetékhely, az 1 mm²-es méret és a 2 vezetékes átmenő funkció azonosítja ezt a változatot.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,5 … 1,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,14 … 1 mm² |
| Szín | Szürke |
| Szélesség | 3,5 mm |
| Magasság | 48,5 mm |
| Mélység | 32,9 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 13,5 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,14 … 1,5 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,5 … 0,75 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| Belsőleg összekötött szintek | Nem |
