4 vezetékes átmenő sorkapocs

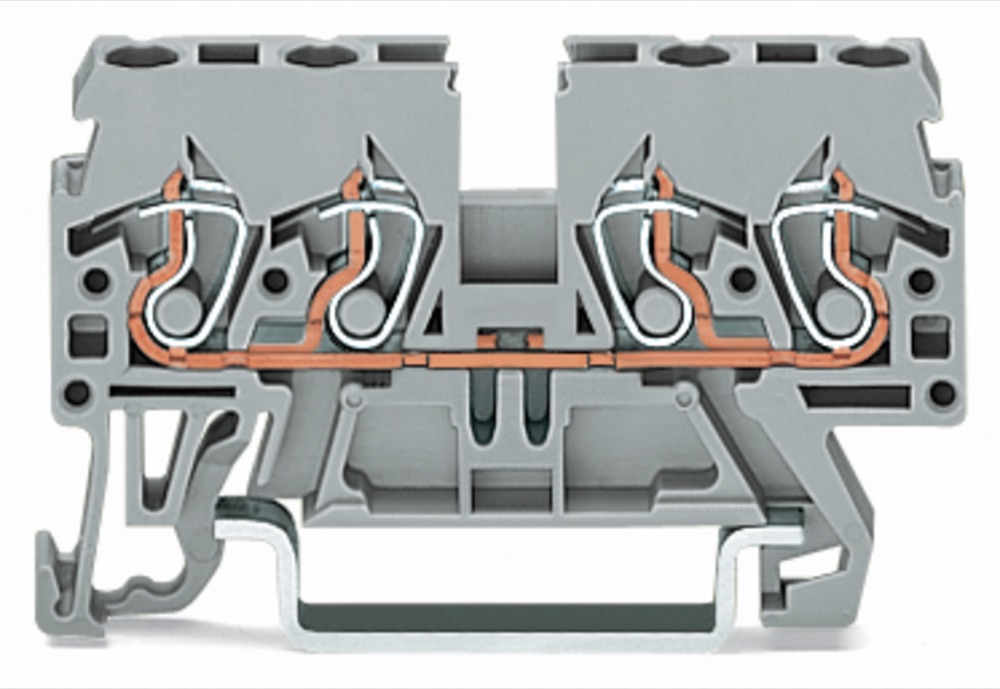

A WAGO 870-831 szürke színű, 4 vezetékes átmenő sorkapocs 35 mm-es DIN-sínre (kalapsínre). Egy szinten 4 bekötési pontja van, ezekben a vezetékek rugós csatlakozással rögzülnek. Tömör és sodrott vezeték 0,08 … 2,5 mm², érvéghüvelyes finomsodratú vezeték 0,25 … 2,5 mm² keresztmetszetben köthető be.
Névleges feszültsége 500 V, névleges árama 24 A. A szigetelőtest hőre lágyuló műanyag, UL 94 V0 éghetőségi osztályú. Zárólap szükséges hozzá.
| Névleges feszültség | 500 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,08 … 2,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,08 … 2,5 mm² |
| Szín | Szürke |
| Szélesség | 5 mm |
| Magasság | 55 mm |
| Mélység | 27,5 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 24 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,08 … 4 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,25 … 2,5 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Nem |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 4 |
| Belsőleg összekötött szintek | Nem |
