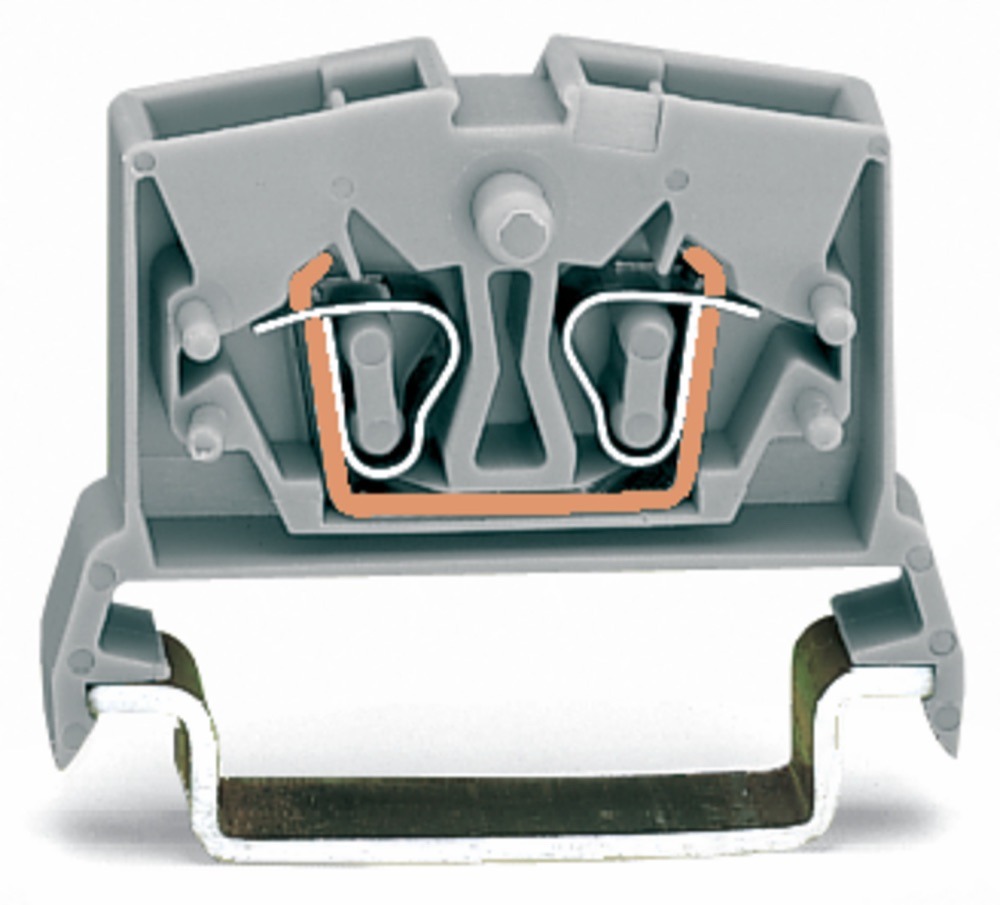

2 vezetékes, miniatűr, átmenő sorkapocs
A WAGO 264-711 a hivatalos termékoldal szerint kétvezetékes miniatűr átmenő sorkapocs. Egy póluson két, 2,5 mm² névleges keresztmetszetű CAGE CLAMP csatlakozóhelyet biztosít, továbbá középső jelölési hellyel és tesztelési lehetőséggel készül. A szürke kapocs 35 × 15 mm-es és 35 × 7,5 mm-es DIN-sínre szerelhető. Vezérlőszekrényben átmenő vezetékcsatlakozás és könnyen hozzáférhető mérési pont kialakítására használható. Kiválasztáskor a két vezetékhelyet, a megfelelő 35 mm-es DIN-sínt, a 2,5 mm² keresztmetszetet és a tesztelhetőséget kell ellenőrizni.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,08 … 2,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,08 … 2,5 mm² |
| Szín | Szürke |
| Szélesség | 6 mm |
| Magasság | 38 mm |
| Mélység | 24,5 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 24 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,08 … 2,5 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,25 … 1,5 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Nem |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| Belsőleg összekötött szintek | Nem |
