2 vezetékes, miniatűr, átmenő sorkapocs

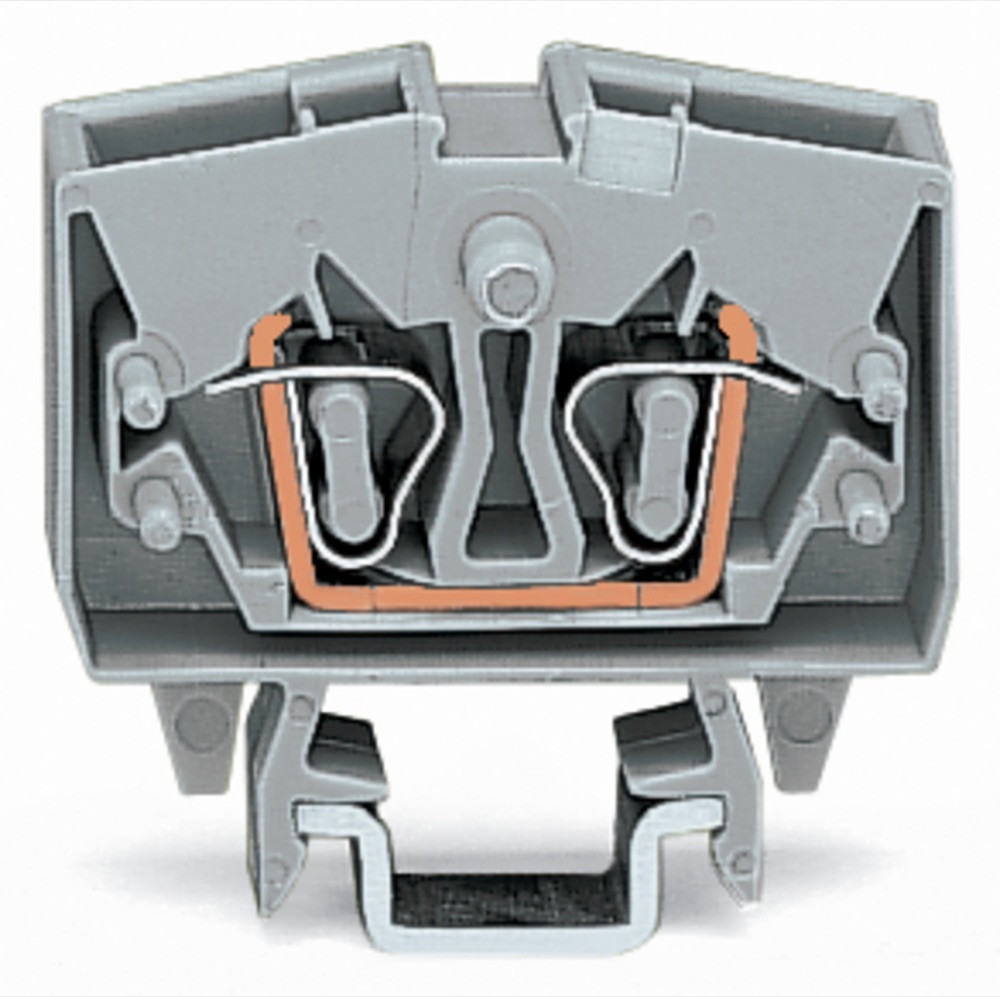

A WAGO 264-701 egy szürke, kétvezetékes miniatűr átmenő sorkapocs 2,5 mm² névleges keresztmetszetű vezetékezéshez. DIN 15 sínre szerelve egy pólus két vezetékének átvezetési és csatlakozási pontját biztosítja. A CAGE CLAMP csatlakozás mellett középső jelölési helyet és tesztelési lehetőséget is kínál, ami az azonosítást és a bontás nélküli mérést segíti. Kompakt kapocssorokban akkor hasznos, ha kis helyen kell átmenő kapcsolatot kialakítani. A kiválasztásnál a két vezetékhelyet, a DIN 15 sínt, a 2,5 mm² keresztmetszetet és a mérési lehetőséget kell ellenőrizni.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,08 … 2,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,08 … 2,5 mm² |
| Szín | Szürke |
| Szélesség | 6 mm |
| Magasság | 32 mm |
| Mélység | 24,5 mm |
| Szerelési mód | DIN-sín (kalapsín) 15 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 24 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,08 … 2,5 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,25 … 1,5 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Nem |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| Belsőleg összekötött szintek | Nem |
