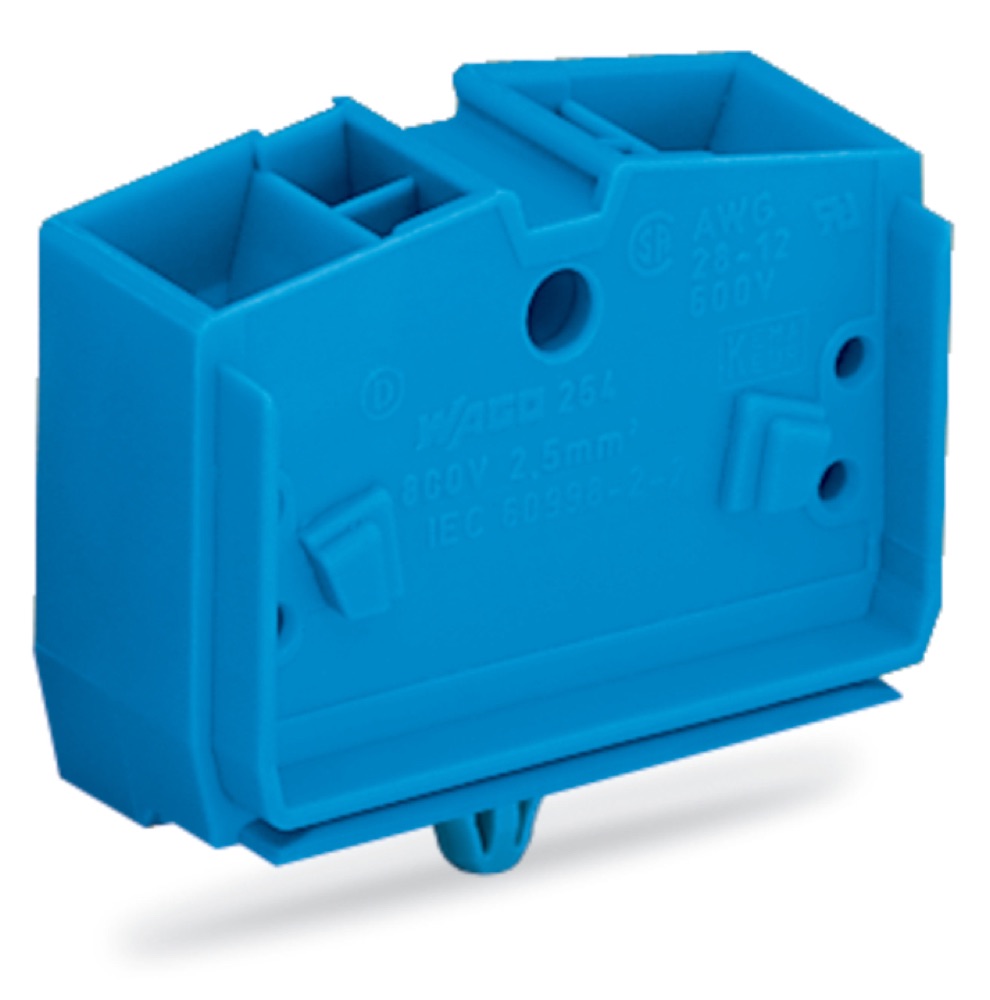

A WAGO 264-344 egy kék, négyvezetékes sorkapocs, amelyet a gyártó Ex i alkalmazásokhoz megfelelőként jelöl. Egyetlen póluson négy vezetéket kapcsol össze 2,5 mm² névleges keresztmetszetű, nyomógomb nélküli CAGE CLAMP csatlakozóhelyekkel. Bepattintható rögzítőlába 0,6–1,2 mm vastag lemez 3,5 mm átmérőjű nyílásába illeszkedik, így csavar nélkül építhető a szerelőlemezbe. Olyan elosztási pontnál használható, ahol négy vezetékhely és igazolt Ex i alkalmasság szükséges. A választáskor a lemezvastagságot, a furatméretet, a négy csatlakozási pontot és az Ex i követelményt kell ellenőrizni.
| Halogénmentes | Igen |
|---|---|
| Pólusok száma | 1 |
| Átlátszó | Nem |
| Névleges feszültség | 800 V |
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,08 … 2,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,08 … 2,5 mm² |
| Szín | Kék |
| Szélesség | 10 mm |
| Magasság | 32 mm |
| Mélység | 22,1 mm |
| Szerelési mód | Egyéb |
| Üzemi hőmérséklet | 105 °C |
|---|---|
| Névleges áram (In) | 24 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,08 … 2,5 mm² |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,25 … 1,5 mm² |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Sorkapocs-pozíciók száma pólusonként | 4 |
