2 vezetékes átmenő sorkapocs

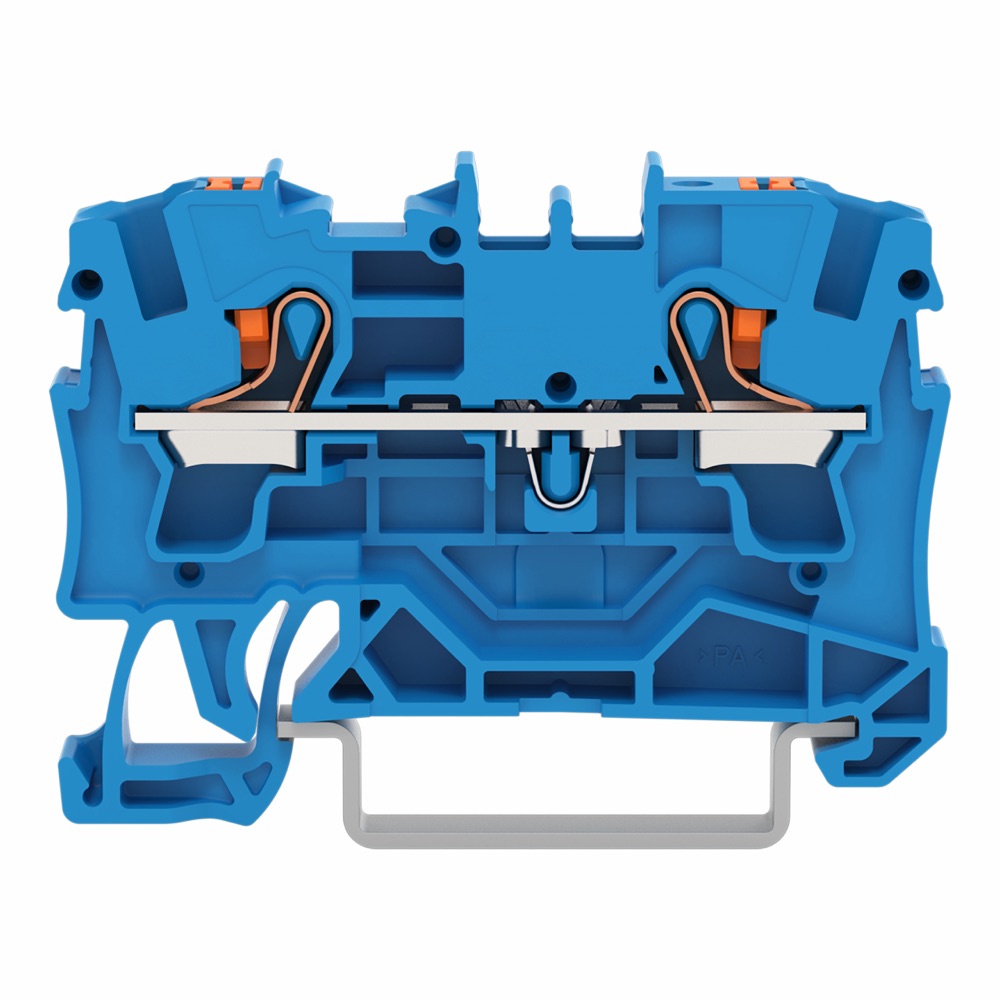

A 4 mm²-es vezetékek rendezett csatlakoztatására választható a WAGO 2204-1204 2 vezetékes átmenő kivitel. A 35 × 7,5 vagy 35 × 15 mm-es DIN-sínre pattintva építhető be. Az azonos áramköri pontok átvezetését szolgálja 2 vezetékhelyen. A nyomógomb a rugós csatlakozás célzott nyitását segíti, a mérőpont pedig ellenőrzéshez ad hozzáférést. Kiválasztáskor a 4 mm²-es keresztmetszetet, a 2 vezetékes átmenő funkciót, a Ex e II, Ex i alkalmasságot és a vezetékhelyek számát kell egyeztetni. A gyártó ezt a változatot Ex e II és Ex i alkalmazásokhoz is alkalmasnak jelöli. A 2204 sorozaton belül a 2 vezetékhely, a 4 mm²-es méret és a 2 vezetékes átmenő funkció azonosítja ezt a változatot.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 1 … 6 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,5 … 4 mm² |
| Szín | Kék |
| Szélesség | 6,2 mm |
| Magasság | 52,3 mm |
| Mélység | 32,9 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 32 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,5 … 6 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,75 … 4 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| Belsőleg összekötött szintek | Nem |
