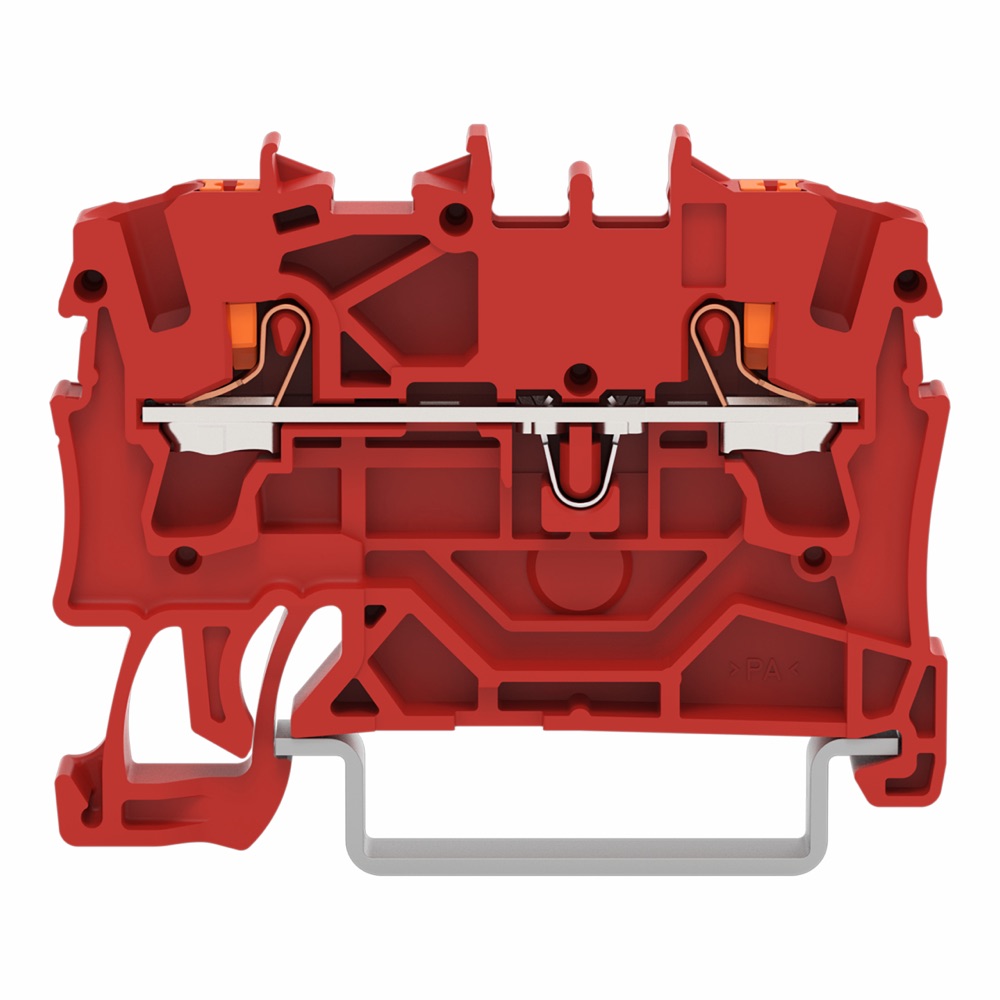

2202-1203
DIN-sínes kapcsolószekrényhez készült a WAGO 2202-1203 piros 2 vezetékes átmenő kapocs. Kapocssor bővítésénél a vezetékhelyek száma dönti el, hány ér kapcsolható egyetlen funkcionális elemhez. Karbantartáskor a tesztport és a jelölőhelyek teszik könnyebben követhetővé a csatlakozást. Kiválasztáskor a 2,5 mm²-es keresztmetszetet, a 2 vezetékes átmenő funkciót, a Ex e II alkalmasságot és a vezetékhelyek számát kell egyeztetni. A gyártó ezt a változatot Ex e II alkalmazásokhoz is alkalmasnak jelöli. A 2202 sorozaton belül a 2 vezetékhely, a 2,5 mm²-es méret és a 2 vezetékes átmenő funkció azonosítja ezt a változatot. Beépítéskor a DIN-sínes kapocssorba kell illeszteni és a terv szerinti sorrendben jelölni.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,25 … 4 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,25 … 2,5 mm² |
| Szín | Piros |
| Szélesség | 5,2 mm |
| Magasság | 48,5 mm |
| Mélység | 32,9 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 24 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,25 … 4 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,25 … 2,5 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| Belsőleg összekötött szintek | Nem |
