2106-1304

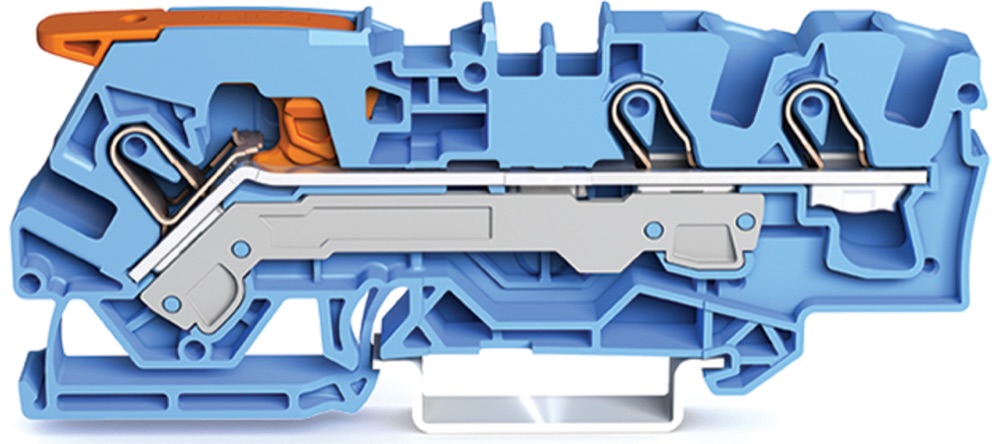

A WAGO 2106-1304 3 vezetékes, 6 mm²-es, Ex i alkalmazásokhoz alkalmas kék átmenő sorkapocs karral, Push-in CAGE CLAMP csatlakozással és mérőponttal. A Push-in CAGE CLAMP csatlakozás a megfelelően előkészített vezeték fogadására szolgál, a kezelőelem a bekötés vagy oldás során használható, a mérőpont pedig villamos ellenőrzést tesz lehetővé. Átmenő kivitele két oldal között alakít ki rendezett csatlakozási pontot. A gyártó ezt a változatot Ex i alkalmazásokhoz is alkalmasnak jelöli. A választásnál a vezetékhelyek számát, a névleges keresztmetszetet, az átmenő funkciót és az Ex i alkalmasságot kell ellenőrizni. 35 × 15 vagy 35 × 7,5 mm-es DIN-sínre pattintva építhető kapcsolószekrénybe.
| Névleges feszültség | 800 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 1 … 10 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,5 … 6 mm² |
| Szín | Kék |
| Szélesség | 7,5 mm |
| Magasság | 90,8 mm |
| Mélység | 32,9 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 41 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,5 … 10 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 1,5 … 6 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Igen |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 3 |
| Belsőleg összekötött szintek | Nem |
