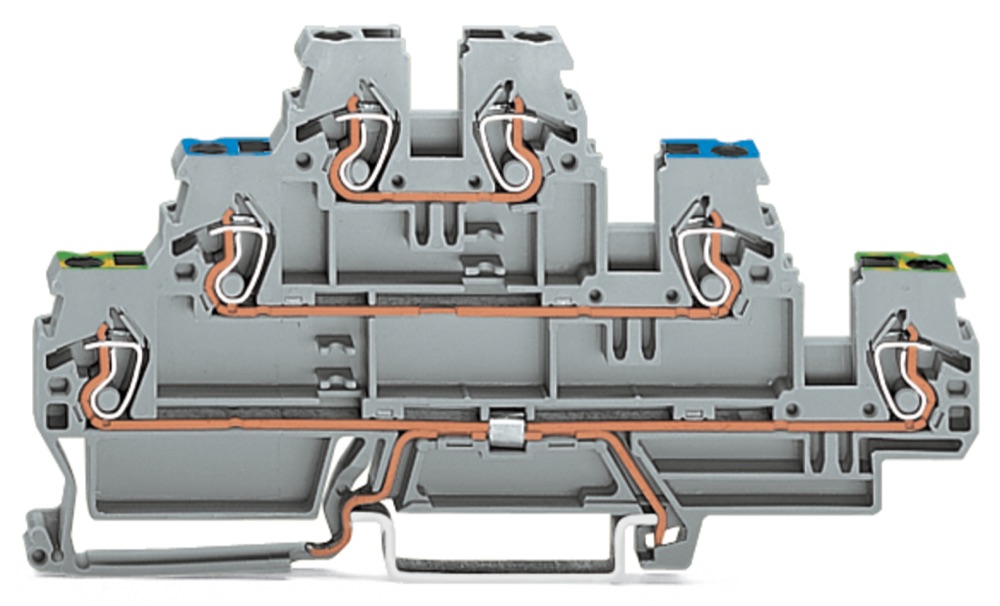

Háromemeletes sorkapocs
A WAGO 870-567 szürke színű, háromemeletes földelő/átmenő/átmenő sorkapocs 35 mm-es DIN-sínre (kalapsínre). Három szintje van, szintenként 2 bekötési ponttal, a vezetékek rugós csatlakozással rögzülnek. Az egyik szintje földelő, a másik kettő átmenő kivitelű. Tömör és sodrott vezeték 0,08 … 2,5 mm², érvéghüvelyes finomsodratú vezeték 0,25 … 2,5 mm² keresztmetszetben köthető be.
PEN funkció kialakítására is alkalmas. A szigetelőtest hőre lágyuló műanyag, UL 94 V0 éghetőségi osztályú. Zárólap szükséges hozzá.
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,08 … 2,5 mm² |
|---|---|
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,08 … 2,5 mm² |
| Szín | Egyéb |
| Szélesség | 5 mm |
| Magasság | 106 mm |
| Mélység | 52,5 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,08 … 4 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,25 … 2,5 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Szintek száma | 3 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| PEN funkció lehetséges | Igen |
