769-513/000-016
1 vez. anyacsatl. középmodul, döntött

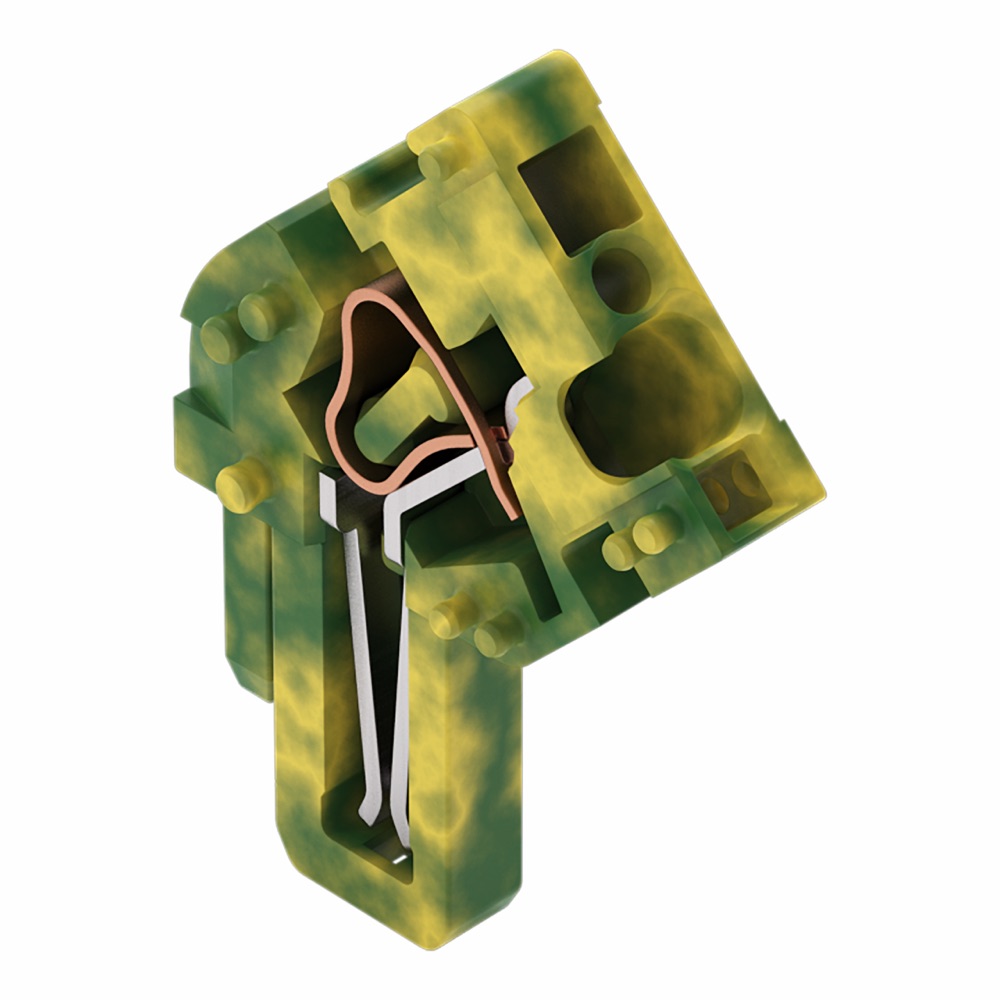

A WAGO 769-513/000-016 zöld-sárga színű, 1 pólusú, 1 vezetékes anyacsatlakozó-középmodul, döntött és kódolható kivitelben. A középmodul a modulokból összeállított csatlakozó közbenső eleme. A vezeték CAGE CLAMP® rugós csatlakozással rögzül. Tömör, sodrott és csupasz végű finomsodratú vezeték 0,08 … 4 mm², érvéghüvelyes finomsodratú vezeték 0,25 … 2,5 mm² keresztmetszetben köthető be.
Névleges feszültsége 500 V, névleges árama 32 A. A szigetelőtest hőre lágyuló műanyag, halogénmentes. Zárólap nem szükséges hozzá.
| Halogénmentes | Igen |
|---|---|
| Pólusok száma | 1 |
| Átlátszó | Nem |
| Névleges feszültség | 500 V |
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,08 … 4 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,08 … 4 mm² |
| Szín | Zöld/sárga |
| Szélesség | 5 mm |
| Magasság | 26,5 mm |
| Mélység | 37,1 mm |
| Szerelési mód | Egyéb |
| Üzemi hőmérséklet | 105 °C |
|---|---|
| Névleges áram (In) | 32 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,08 … 4 mm² |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,25 … 2,5 mm² |
| Zárólap szükséges | Nem |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Nem |
| Sorkapocs-pozíciók száma pólusonként | 1 |
