1 vezetékes apacsatlakozó

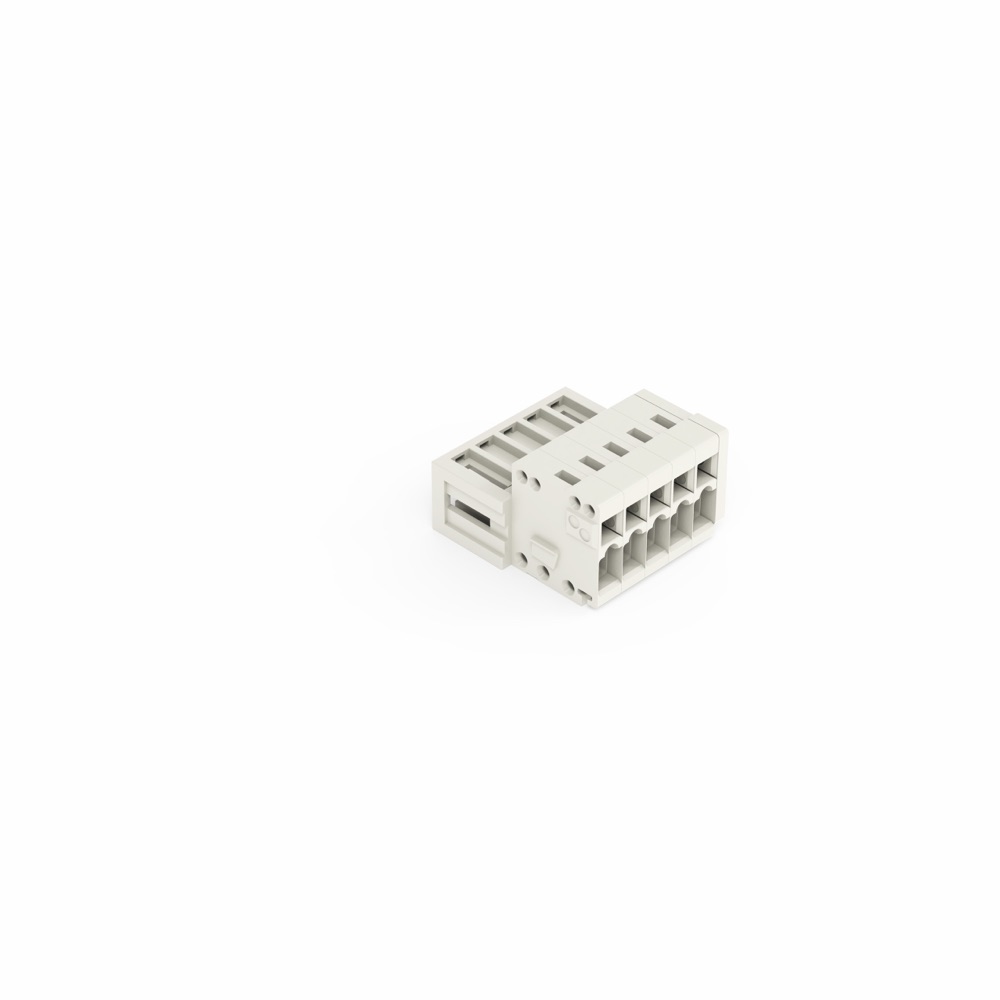

A WAGO 734-305 világosszürke színű, 5 pólusú, 1 vezetékes apacsatlakozó, a hibás bekötés ellen védett kivitelben. Csapos (tüskés) érintkezőkkel, egy dugaszolható érintkezősorral készül. A vezetékek CAGE CLAMP® rugós csatlakozással rögzülnek, tömör és sodrott vezetékből 0,08 … 1,5 mm² keresztmetszet csatlakoztatható. Érvéghüvellyel szerelt finomsodratú vezetékből 0,25 … 1,5 mm² köthető be.
Névleges feszültsége 160 V, névleges árama 10 A, névleges lökőfeszültsége 2,5 kV. Az érintkezők modultávolsága 3,5 mm, érintkezőfelületük ónozott. A szigetelőtest hőre lágyuló műanyag, UL 94 V0 éghetőségi osztályú.
| Pólusok száma | |
|---|---|
| Ház anyaga | Műanyag |
| Névleges feszültség | 160 V |
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,08 … 1,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,08 … 1,5 mm² |
| Üzemi hőmérséklet | -60 … 100 °C |
| Névleges áram (In) | 10 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,8 … 1,5 mm² |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,25 … 1,5 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Elektromos csatlakozás típusa | Rugós csatlakozás |
| Névleges lökőfeszültség | 2,5 kV |
| Csatlakozás típusa | NYÁK-NYÁK összeköttetés |
| Érintkezőfelület anyaga | Ón |
|---|---|
| Szennyezettségi fok | 2 |
| Ház színe | Szürke |
| Érintkező anyaga | Egyéb rézötvözetek |
| Túlfeszültség-kategória | III |
| Csatlakozások modultávolsága | 3,5 mm |
| Védettségi fokozat (IP) szerelt állapotban | IP10 |
| Érintkező típusa | Csap (tüske) |
| Dugaszolható érintkezősorok száma | 1 |
| Érintkezők modultávolsága | 3,5 mm |
| Csatlakoztatható kábeltípus | Csöves kábel |
| Védővezetővel | Nem |
| Ház bevonata | Bevonat nélküli |
| Érintkező/vezetékcsatlakozás szöge | 180° (vízszintes) |
