1 vezetékes anyacsatlakozó

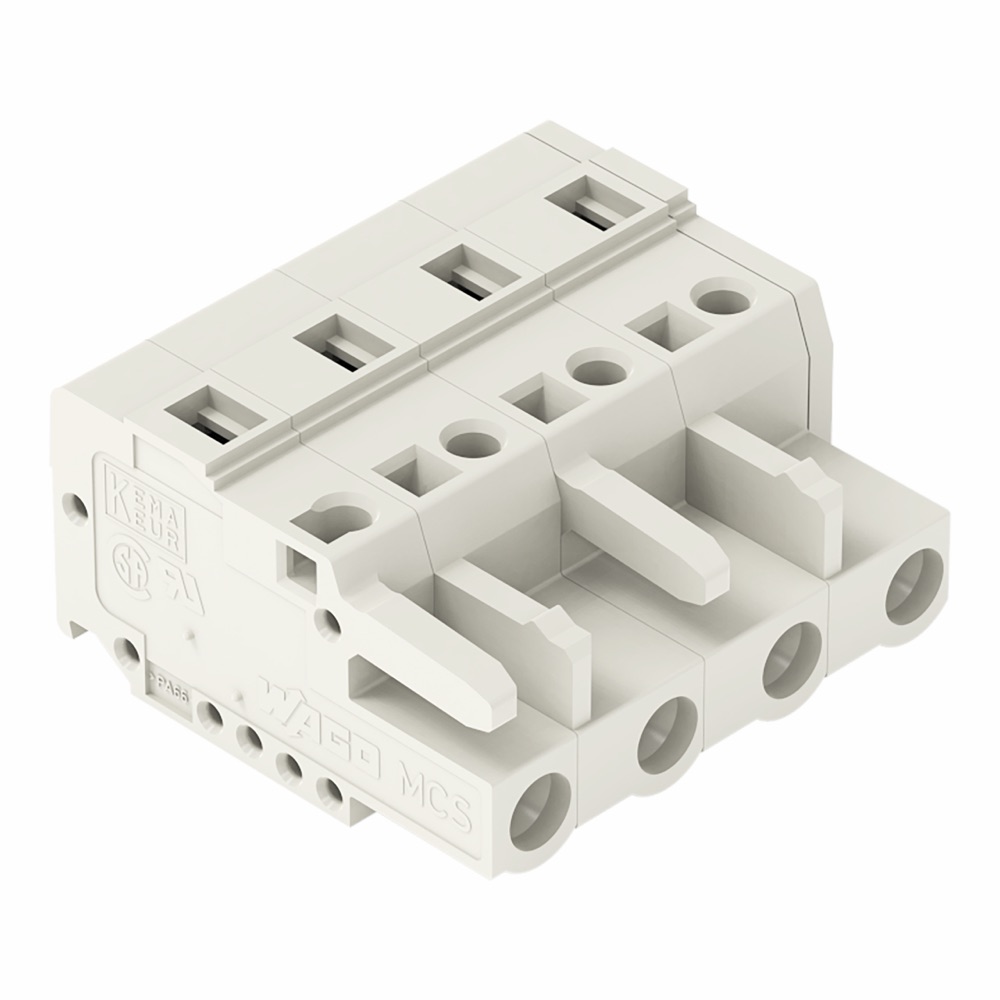

A WAGO 721-204/026-000 világosszürke színű, 4 pólusú anyacsatlakozó CAGE CLAMP® rugós bekötéssel. Egy dugaszolható érintkezősora van, az érintkezők modultávolsága 7,5 mm, a vezeték 180°-ban (vízszintesen) csatlakozik. Tömör, sodrott és csupasz végű finomsodratú vezeték 0,08 … 2,5 mm², érvéghüvelyes finomsodratú vezeték 0,25 … 1,5 mm² keresztmetszetben köthető be.
Névleges feszültsége 630 V, névleges lökőfeszültsége 6 kV, névleges árama 16 A. III. túlfeszültség-kategória, 2-es szennyezettségi fok. A ház műanyag, a szigetelőanyag UL 94 V0 éghetőségi osztályú, az érintkezők ónozott rézötvözetből készülnek. Szerelt állapotban IP20 védettségű.
| Pólusok száma | |
|---|---|
| Ház anyaga | Műanyag |
| Névleges feszültség | 630 V |
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,08 … 2,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,08 … 2,5 mm² |
| Üzemi hőmérséklet | -60 … 85 °C |
| Névleges áram (In) | 16 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,08 … 2,5 mm² |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,25 … 1,5 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Elektromos csatlakozás típusa | Rugós csatlakozás |
| Névleges lökőfeszültség | 6 kV |
| Csatlakozás típusa | NYÁK-kábel összeköttetés |
| Érintkezőfelület anyaga | Ón |
|---|---|
| Szennyezettségi fok | 2 |
| Ház színe | Egyéb |
| Érintkező anyaga | Egyéb rézötvözetek |
| Túlfeszültség-kategória | III |
| Csatlakozások modultávolsága | 7,5 mm |
| Védettségi fokozat (IP) szerelt állapotban | IP20 |
| Érintkező típusa | Busz |
| Dugaszolható érintkezősorok száma | 1 |
| Érintkezők modultávolsága | 7,5 mm |
| Csatlakoztatható kábeltípus | Csöves kábel |
| Védővezetővel | Nem |
| Ház bevonata | Bevonat nélküli |
| Érintkező/vezetékcsatlakozás szöge | 180° (vízszintes) |
