261-432/341-000

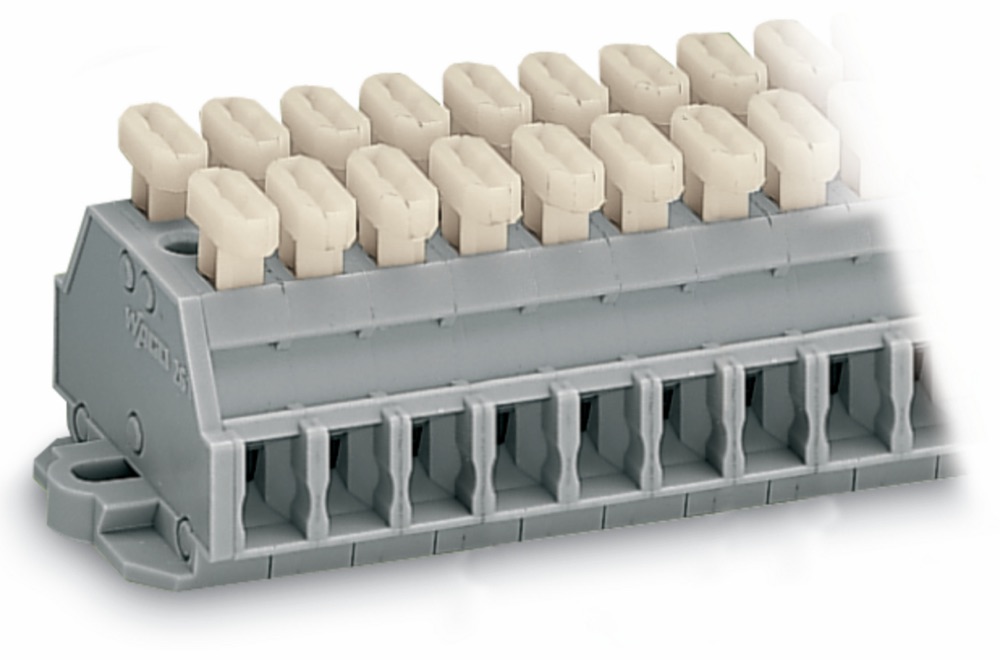

Olyan szerelésben praktikus, ahol 12 elkülönített áramköri pontot kell kezelni, és minden pólushoz 2 vezetékhely szükséges. A szerelésben a WAGO 261-432/341-000 kapocssávként használható. Rögzítőperemekkel, 3,2 mm-es furaton keresztül csavarozható, ezért a fogadófelület kialakítását ehhez kell előkészíteni. A vezetékezés CAGE CLAMP csatlakozással készül. A választásnál a 2,5 mm² keresztmetszetet, a 12 pólust, a 2 vezetékes kialakítást és a rögzítést kell egyeztetni. A termék mindkét oldalon nyomógombbal készül, gyári színe szürke.
| Halogénmentes | Igen |
|---|---|
| Pólusok száma | 12 |
| Átlátszó | Nem |
| Névleges feszültség | 500 V |
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,08 … 2,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,08 … 2,5 mm² |
| Szín | Szürke |
| Szélesség | 85 mm |
| Magasság | 28,1 mm |
| Mélység | 23,3 mm |
| Szerelési mód | Egyéb |
| Üzemi hőmérséklet | -30 … 85 °C |
|---|---|
| Névleges áram (In) | 24 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,08 … 2,5 mm² |
| Zárólap szükséges | Nem |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Nem |
| Furattávolság középen | 79,2 mm |
| Sorkapocs-pozíciók száma pólusonként | 2 |
