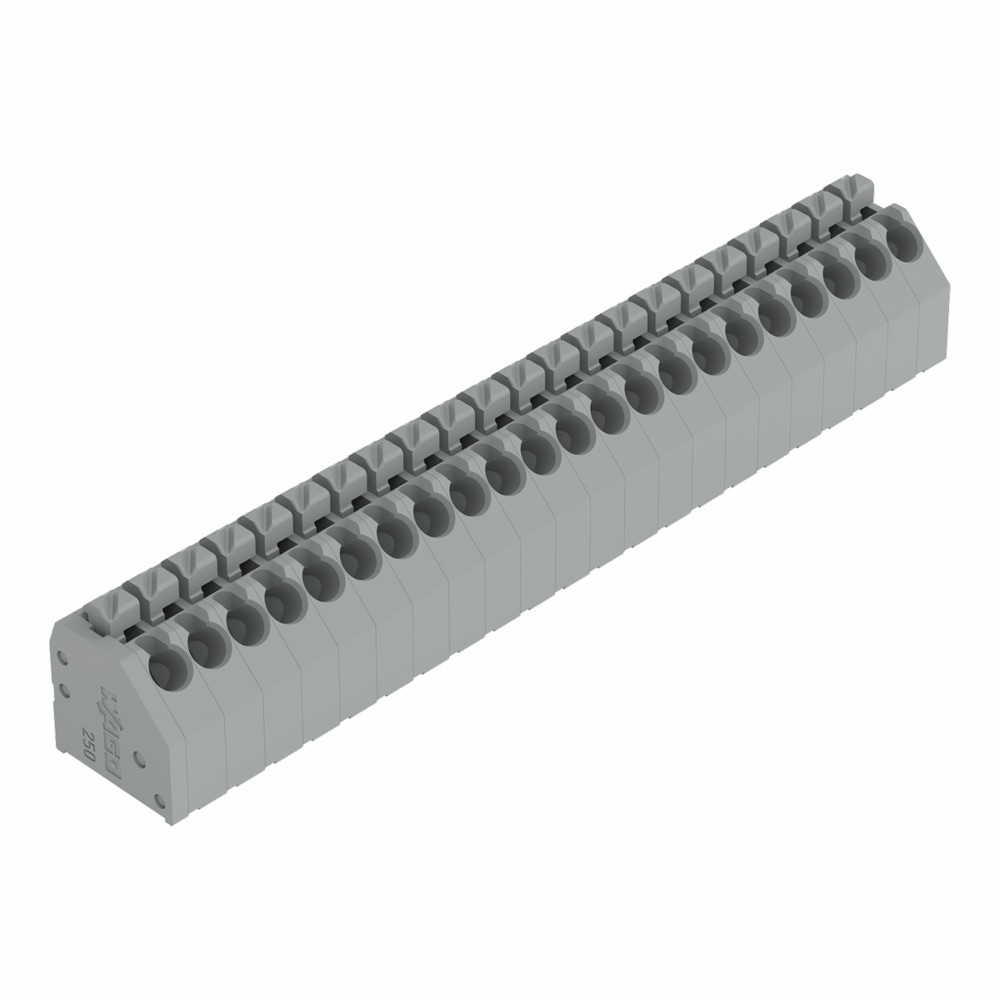

WAGO 250-222 nyák sorkapocs 22p, 1,5mm2 szürke
NyÁK sorkapocshoz
2 911 Ft / db
bruttó · nettó 2 292 Ft / db + 27% ÁFA
Kiszerelés: 15 db – bruttó 43 665 Ft
(nettó 34 382 Ft)
Rendelésre
- Szállítási idő: 2–4 hét · 2 500 Ft / csomag (40 kg-ig)
- Bankkártya (SimplePay), utánvét vagy átutalás · céges számla
Fő tulajdonságok
- Rögzítési mód
- Forrasztás
- Névleges feszültség
- 320 V
- Csatlakoztatható vezető keresztmetszet (tömör)
- 0,2 … 1,5 mm²
- Csatlakoztatható vezető keresztmetszet (sodrott)
- 0,2 … 1,5 mm²
- Magasság
- 13,1 mm
- Üzemi hőmérséklet
- -60 … 105 °C
Leírás
A gyári hosszméret képlete alapján a 22 pólusú sor L mérete 78,5 mm. Több jel vagy tápág közvetlen panelcsatlakozásánál hasznos, a választásnál a 22 pólust, a 3,5 mm-es osztást és az 1,5 mm²-es vezetékhatárt kell ellenőrizni. A 250-222 cikkszámú WAGO panelkapocs 22 vezetéket csatlakoztat a nyomtatott áramköri laphoz. A legfeljebb 1,5 mm²-es vezeték a rugós bekötési pontba kerül, a nyomógomb pedig a rugó nyitását segíti be- és kikötéskor. A 3,5 mm-es raszterű forrasztólábakat a NYÁK megfelelő furataiba kell beültetni és beforrasztani. Az első forrasztóláb elöl, jobb oldalon található.
Műszaki adatok
Kérdése van a termékről? +36 20 380 53 08 · [email protected]| Rögzítési mód | Forrasztás |
|---|---|
| Névleges feszültség | 320 V |
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,2 … 1,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,2 … 1,5 mm² |
| Magasság | 13,1 mm |
| Üzemi hőmérséklet | -60 … 105 °C |
| Névleges áram (In) | 8 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,2 … 1,5 mm² |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,25 … 1 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Szintek száma | 1 |
| Névleges lökőfeszültség | 4 kV |
| Szennyezettségi fok | 2 |
|---|---|
| Ház színe | Szürke |
| Túlfeszültség-kategória | III |
| Csatlakozások modultávolsága | 3,5 mm |
| Csap hossza | 3,6 mm |
| NYÁK-rögzítés típusa | Összekötő érintkező |
| Szalagozás típusa | - |
| NYÁK/vezetékcsatlakozás szöge | 45°/135° (lefelé dőlő) |
| Csatlakozófelület anyaga | Ón |
| Vezetékcsatlakozás típusa | Rugós csatlakozás |
| Elektromos csatlakozások száma | 22 |
| NYÁK-csatlakozás típusa | Forrasztott csatlakozás |
