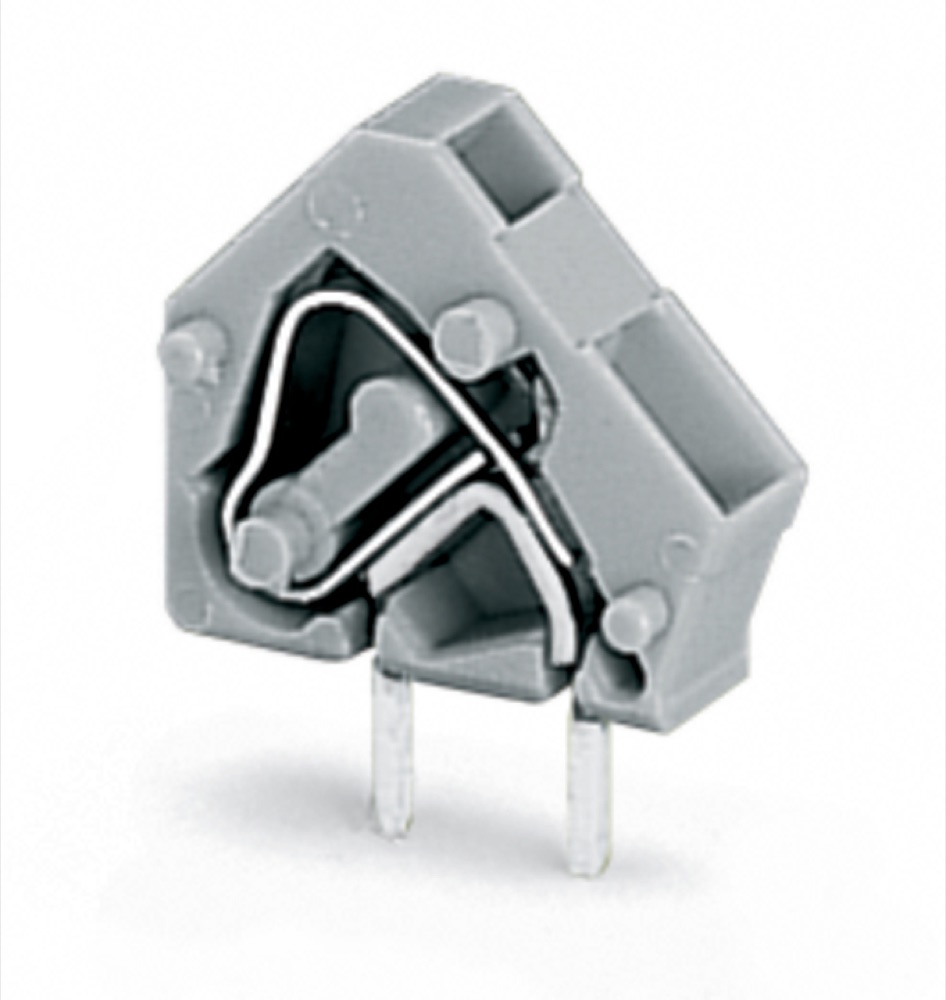

Egymásra rakható NyÁK-sorkapocs
A CAGE CLAMP® csatlakozási pont legfeljebb 2,5 mm²-es vezetéket fogad, a forrasztólábak 5/5,08 mm-es osztással illeszkednek a NYÁK-ba. A közösítési lehetőség segítségével kompatibilis áthidalóval több pont azonos potenciálra kapcsolható. A sorolható ház akkor hasznos, ha a panelen a szükséges pólusszámot egy- vagy többpólusú elemekből kell felépíteni. A ház gyári színe kék. A választást a 5/5,08 mm-es raszter, a 1 pólus és a 2,5 mm²-es vezetékhatár határozza meg. Egyedi pólusszámú sorkapocssor részeként használható a 1 pólusú WAGO 236-744.
| Rögzítési mód | Forrasztás |
|---|---|
| Névleges feszültség | 320 V |
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,08 … 2,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,08 … 2,5 mm² |
| Magasság | 13 mm |
| Üzemi hőmérséklet | -60 … 105 °C |
| Névleges áram (In) | 24 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,08 … 2,5 mm² |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,25 … 1,5 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Szintek száma | 1 |
| Névleges lökőfeszültség | 4 kV |
| Szennyezettségi fok | 2 |
|---|---|
| Ház színe | Kék |
| Túlfeszültség-kategória | III |
| Csatlakozások modultávolsága | 5 mm |
| Csap hossza | 4 mm |
| NYÁK-rögzítés típusa | Összekötő érintkező |
| Szalagozás típusa | - |
| NYÁK/vezetékcsatlakozás szöge | 45°/135° (lefelé dőlő) |
| Csatlakozófelület anyaga | Ón |
| Vezetékcsatlakozás típusa | Rugós csatlakozás |
| Elektromos csatlakozások száma | 1 |
| NYÁK-csatlakozás típusa | Forrasztott csatlakozás |
