231-321/037-000
1 vezetékes anyacsatlakozó

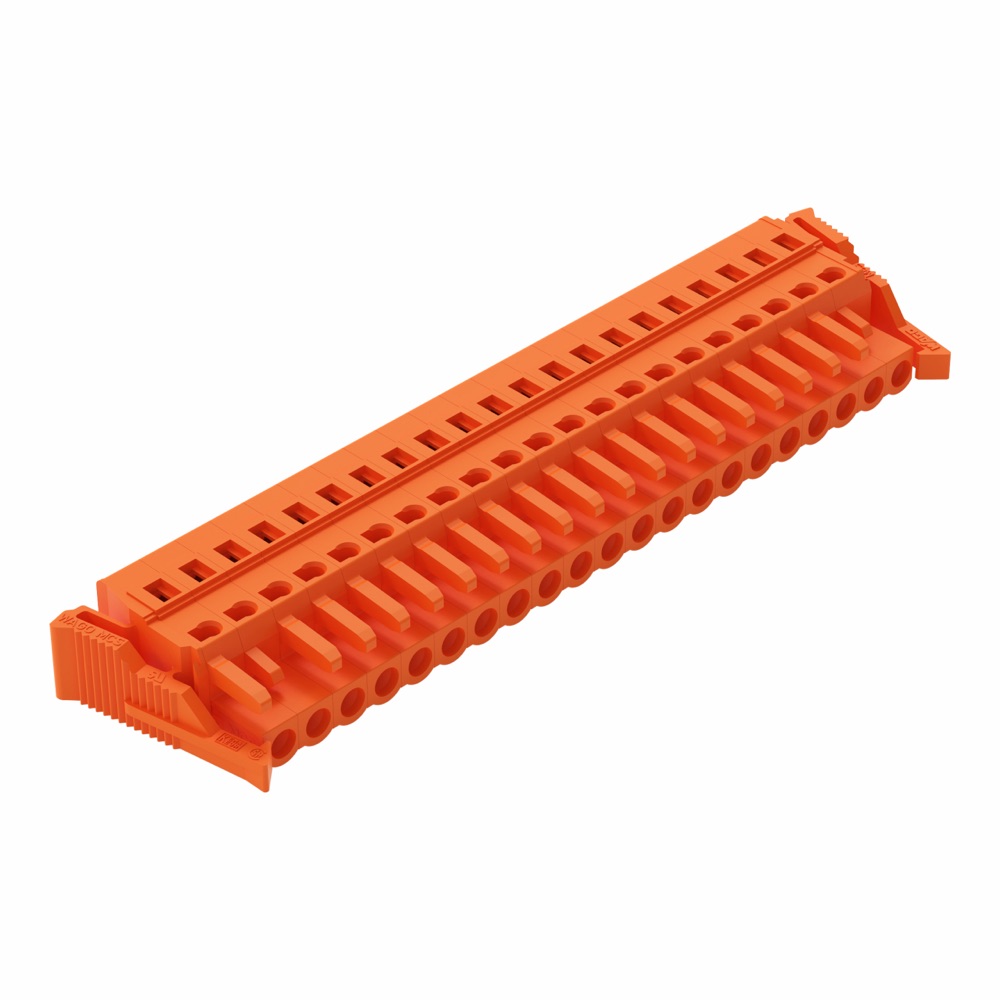

A 231-321/037-000 egy vezetékezhető WAGO anya csatlakozó, amely 21 külön érintkezési helyet fog össze. Az oldalsó reteszelőkarok a dugaszolt kapcsolat megtartását szolgálják. A vezetékeket egyenként kell a CAGE CLAMP® kapcsokba bekötni, a kész csatlakozó pedig az azonos rendszerű párjához illeszkedik. Előre gyártott kábelkötegeknél különösen hasznos, mert a bekötés és a készülékbe csatlakoztatás külön munkafázis lehet. A párdarabnak 5,08 mm-es osztású és 21 pólusú MCS MIDI Classic kivitelnek kell lennie, a ház gyári színe narancssárga.
| Pólusok száma | 21 |
|---|---|
| Ház anyaga | Műanyag |
| Névleges feszültség | 320 V |
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,08 … 2,5 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,08 … 2,5 mm² |
| Üzemi hőmérséklet | -60 … 85 °C |
| Névleges áram (In) | 16 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,08 … 2,5 mm² |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,25 … 21,5 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Elektromos csatlakozás típusa | Rugós csatlakozás |
| Névleges lökőfeszültség | 4 kV |
| Csatlakozás típusa | NYÁK-kábel összeköttetés |
| Érintkezőfelület anyaga | Ón |
|---|---|
| Szennyezettségi fok | 2 |
| Ház színe | Narancssárga |
| Érintkező anyaga | Egyéb rézötvözetek |
| Túlfeszültség-kategória | III |
| Csatlakozások modultávolsága | 5,08 mm |
| Védettségi fokozat (IP) szerelt állapotban | IP20 |
| Érintkező típusa | Busz |
| Dugaszolható érintkezősorok száma | 1 |
| Érintkezők modultávolsága | 5,08 mm |
| Csatlakoztatható kábeltípus | Csöves kábel |
| Védővezetővel | Nem |
| Ház bevonata | Bevonat nélküli |
| Érintkező/vezetékcsatlakozás szöge | 180° (vízszintes) |
