2210-1207

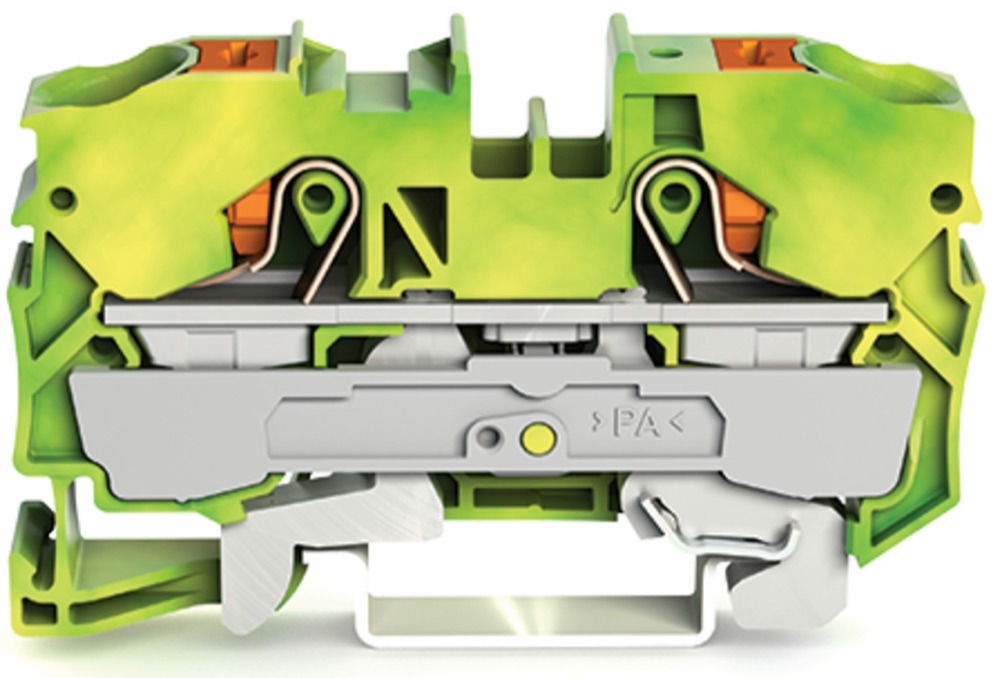

2 vezetékes földelő sorkapocs
A 2210-1207 cikkszámú WAGO kapocs 2 vezetékes védővezetős csatlakozási feladatot lát el, vezetékkeresztmetszete 10 mm². Kapocssor bővítésénél a vezetékhelyek száma dönti el, hány ér kapcsolható egyetlen funkcionális elemhez. Karbantartáskor a tesztport és a jelölőhelyek teszik könnyebben követhetővé a csatlakozást. Kiválasztáskor a 10 mm²-es keresztmetszetet, a 2 vezetékes védővezetős funkciót és a vezetékhelyek számát kell egyeztetni. A 2210 sorozaton belül a 2 vezetékhely, a 10 mm²-es méret és a védővezetős funkció azonosítja ezt a változatot. Beépítéskor a DIN-sínes kapocssorba kell illeszteni és a terv szerinti sorrendben jelölni.
| Csatlakoztatható vezető keresztmetszet (tömör) | 2,5 … 16 mm² |
|---|---|
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,5 … 10 mm² |
| Szín | Zöld/sárga |
| Szélesség | 10 mm |
| Magasság | 67,6 mm |
| Mélység | 36,9 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,5 … 16 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 2,5 … 10 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| PEN funkció lehetséges | Igen |
