2206-1307

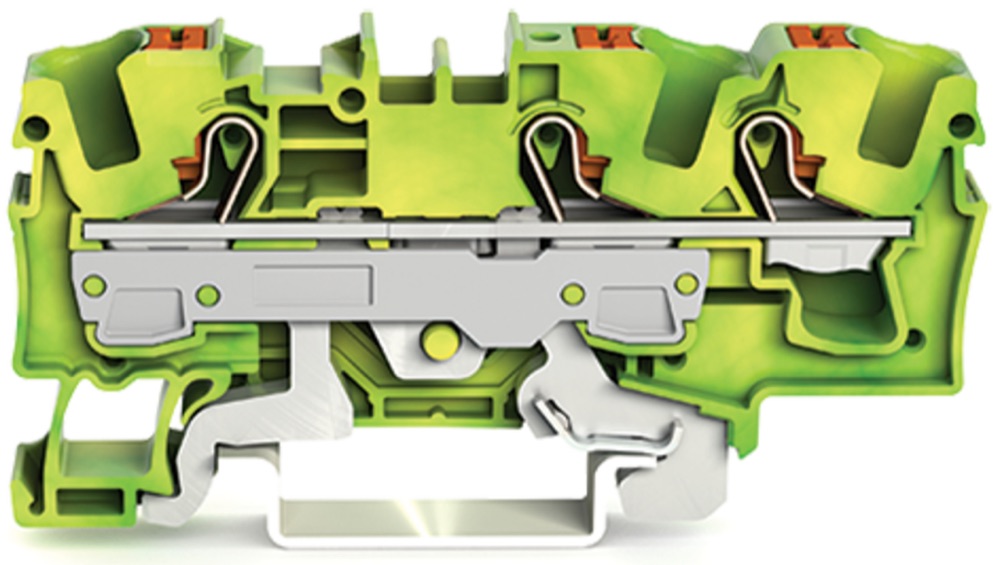

3 vezetékes földelő sorkapocs
A WAGO 2206-1307 a 2206 sorozat zöld-sárga, 3 vezetékes védővezetős DIN-sínes csatlakozóeleme. Kiválasztáskor a 6 mm²-es keresztmetszetet, a 3 vezetékes védővezetős funkciót, a Ex e II alkalmasságot és a vezetékhelyek számát kell egyeztetni. A gyártó ezt a változatot Ex e II alkalmazásokhoz is alkalmasnak jelöli. A 2206 sorozaton belül a 3 vezetékhely, a 6 mm²-es méret és a védővezetős funkció azonosítja ezt a változatot. A kapocs a szekrény 35 mm-es szerelősínjén, a többi funkcionális kapocs mellett kap helyet. Karbantartáskor a tesztport és a jelölőhelyek teszik könnyebben követhetővé a csatlakozást. A PE-vezetők csatlakoztatását szolgálja 3 vezetékhelyen.
| Csatlakoztatható vezető keresztmetszet (tömör) | 1 … 10 mm² |
|---|---|
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,5 … 6 mm² |
| Szín | Zöld/sárga |
| Szélesség | 7,5 mm |
| Magasság | 73,3 mm |
| Mélység | 32,9 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,5 … 10 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 1,5 … 6 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Rugós csatlakozás |
| Szintek száma | 1 |
| Sorkapocs-pozíciók száma szintenként | 3 |
| PEN funkció lehetséges | Igen |
