2022-2204

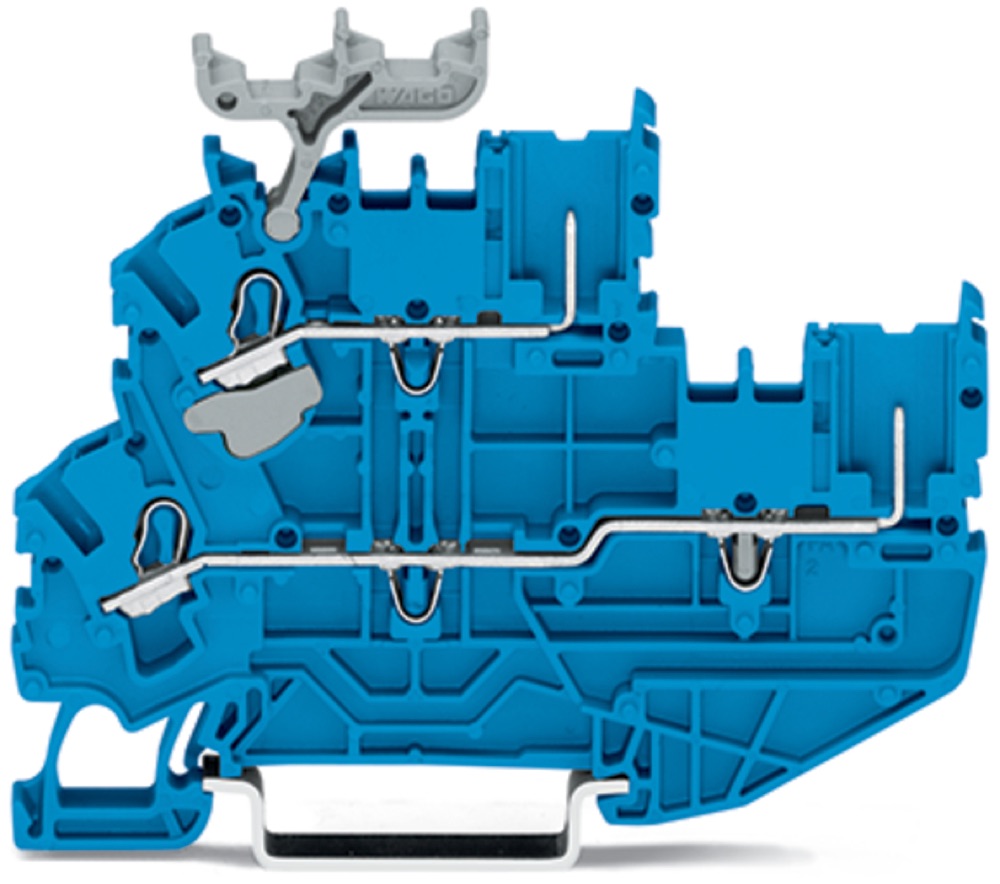

A WAGO 2022-2204 kék, egyvezetékes és egytűs kétszintes fogadó sorkapocs N/N átmenő kiosztással. A gyártó Ex i alkalmazásokhoz is megadja, jelölőtartó nélkül készül. Két nullavezető-szintet rendez egymás fölé, miközben a 2,5 mm² névleges Push-in CAGE CLAMP bekötés dugaszolható csatlakozást ad a DIN-sínen. Olyan tervhez kell választani, amely kifejezetten két átmenő N-szintet kér, mert a rokon 2022-2201 általános, a 2207 és 2237 pedig földelő funkciójú.
| Névleges feszültség | 690 V |
|---|---|
| Csatlakoztatható vezető keresztmetszet (tömör) | 0,75 … 4 mm² |
| Csatlakoztatható vezető keresztmetszet (sodrott) | 0,25 … 2,5 mm² |
| Szín | Kék |
| Szélesség | 5,2 mm |
| Magasság | 80,1 mm |
| Mélység | 51,3 mm |
| Szerelési mód | DIN-sín (kalapsín) 35 mm |
| Üzemi hőmérséklet | 105 °C |
| Névleges áram (In) | 24 A |
| Szigetelőtest anyaga | Hőre lágyuló műanyag |
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvely nélkül | 0,25 … 4 mm² |
|---|---|
| Csatlakoztatható finomsodratú vezeték-keresztmetszet érvéghüvellyel | 0,75 … 2,5 mm² |
| Szigetelőanyag éghetőségi osztálya (UL 94) | V0 |
| Zárólap szükséges | Igen |
| Elektromos csatlakozás típusa 1 | Rugós csatlakozás |
| Elektromos csatlakozás típusa 2 | Dugaszolható csatlakozás |
| Robbanásbiztos kivitel ('Ex e') | Nem |
| Szintek száma | 2 |
| Sorkapocs-pozíciók száma szintenként | 2 |
| Belsőleg összekötött szintek | Nem |
