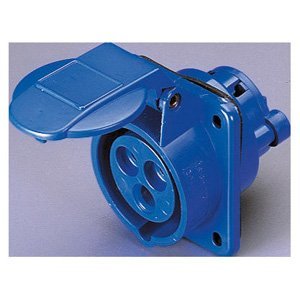

Az IEC 309 HP rendszer 16–125A csatlakozó dugókat és csatlakozó-aljzatokat tartalmaz kétféle változatban - egyenes lengő és 10° süllyesztett kivitelű csatlakozó dugók és csatlakozó-aljzatok - IP44 / IP54 és IP66 / IP67 / IP68 / IP69 védettségel (Az IP68/IP69 védettséggel rendelkező változatok csak az egyenes típusok esetén érhetőek el). Az órajel jelölések bevezetése a földelő érintkező pozíciójára vonatkozóan lehetővé teszi a speciális alkalmazások és telepítések sorozatának kiegészítését. A 16-32A változatok csavaros vagy rugós vezeték bekötést igényelnek, míg a 63-125 A változatok köpenykapcsos vezetékbekötésűek.
| Anyag | Műanyag |
|---|---|
| Pólusok száma | 3 |
| RAL-szám | 7035 |
| Érintkezőanyag | Egyéb |
| Érintkezők felületi kezelése | Nikkelbevonatos |
| Katonai kivitel | Nem |
| IEC névleges áramerősség | 16 A |
| EN 60309-2 szerinti feszültség | 230 V (50+60 Hz) blue |
|---|---|
| Óraállás pozíció | 6 h |
| Azonosító szín | Kék |
| Csatlakozási rendszer | Csavaros kapocs |
| Behelyezési irány | Szögletű |
| Névleges feszültség | 200 V |
| Védettségi fokozat (IP) | IP44 |
